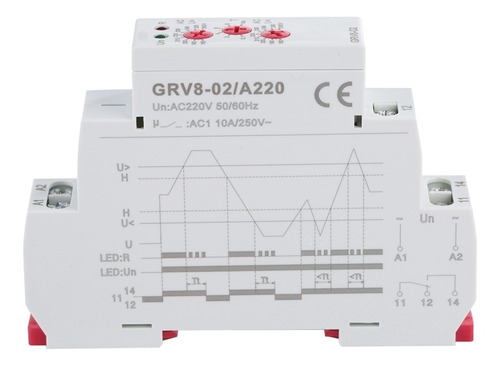

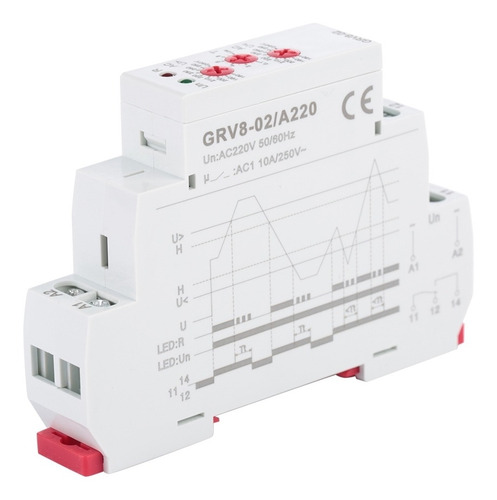

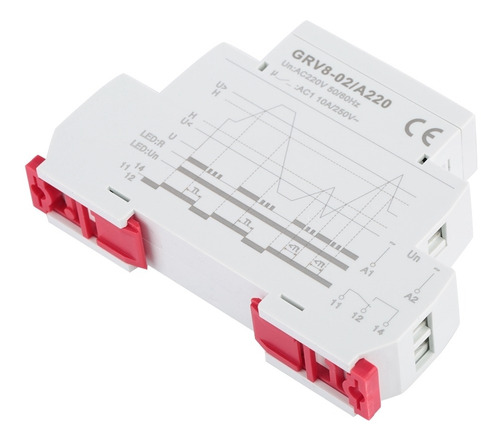

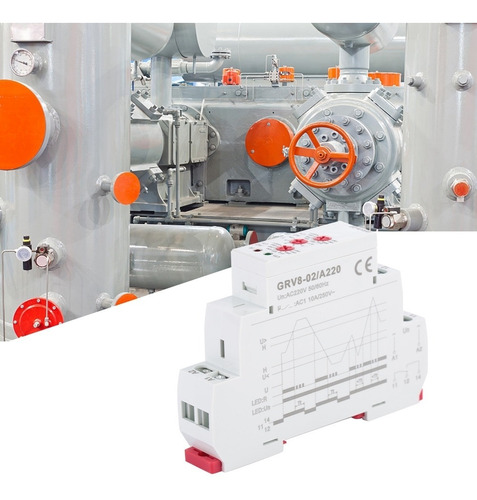

Relé De Monitoreo De Control De Voltaje Monofásico Grv8-02

Descripción

Características:

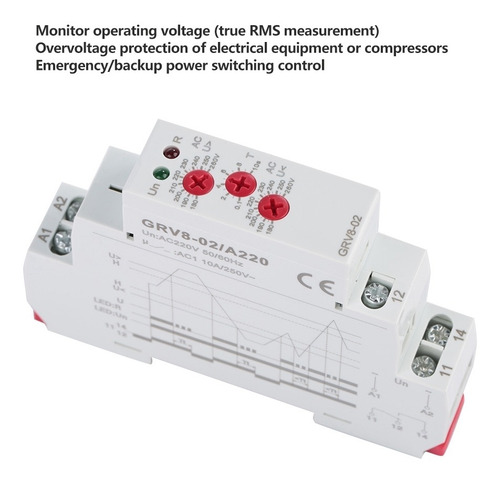

1 Monitorear la tensión de trabajo (medición real de RMS).

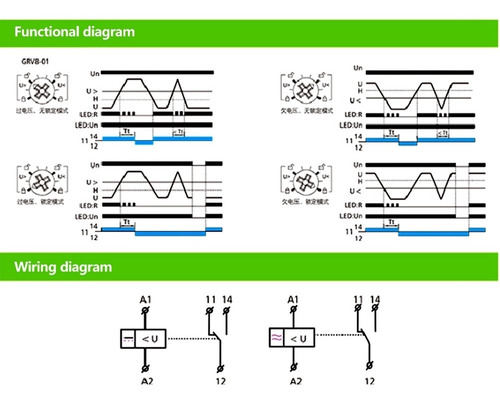

2. El modo de funcionamiento se puede seleccionar a través de la perilla giratoria.
3. Alta precisión, precisión de medición de voltaje es menor que e igual a 1 por ciento.
4. El estado de trabajo del relé está indicado por el indicador LED, que es simple y conveniente.
5. Tamaño compacto, sólo 18 mm de ancho, 35 mm de montaje en carril.

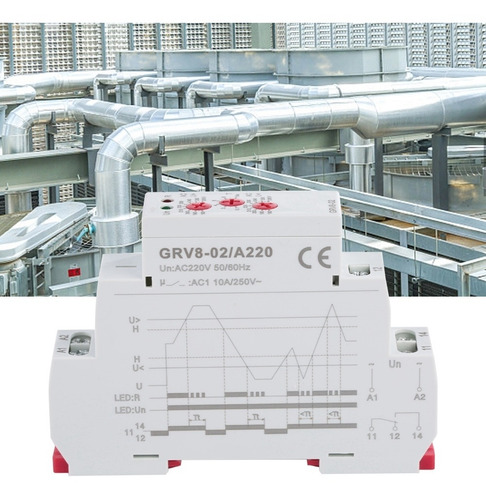

6. Aplicar a la protección contra sobretensión para equipos eléctricos o compresores, control de conmutación de potencia de emergencia/reserva

Especificación:





Función





Monitorización de voltaje






Terminal de alimentación
(terminal de monitorización)




A1 (+) -A2 (-)







Tensión de alimentación nominal (opcional)




#1: AC220V






#2: DC12V






#3: AC/DC24V-48V






#4: AC/DC110V-240V







Frecuencia de potencia nominal




50/60Hz Tensión de







aislamiento nominal




460V







Valor de histéresis




3 por ciento fijo







Indicador de potencia




verde LED de






salida de la
indicación del relé




LED rojo







tiempo de retardo de acción




0.1s-10s, 10 por ciento







error de medición de voltaje




Menor e igual a 1 por ciento







Tiempo de retardo de encendido




0,5 s







Precisión de ajuste de la perilla




1 por ciento






Tiempo de reinicio




1s







Error de fluctuación de temperatura




0.05 por ciento/grado C,
a igual signo 20 grados C






Salida




1 * SPDT






10A/AC1






250VCA







Potencia mínima de conmutación




500mW







Vida mecánica




1 * 10000000






Vida útil eléctrica (carga de resistencia)




1 * 1000000







temperatura ambiente de trabajo




-20 grados C- +55 grados C






Almacenamiento y
transporte temperatura ambiente




-35 grados C- +75 grados C

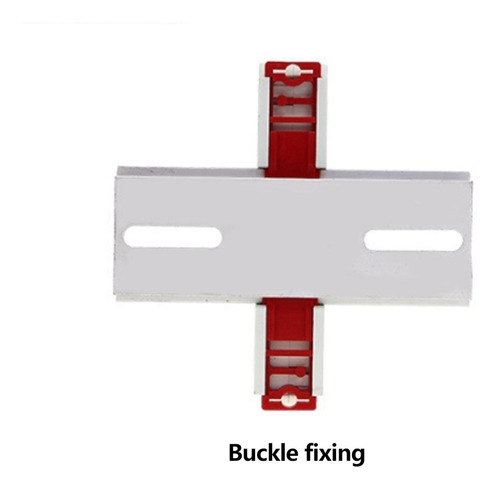

Instalación
método de





instalación de carril 35mm







Nivel de protección




IP20







Ubicación de











instalación Cualquier
altitud de instalación




Menor e igual a 2000m







Grado de contaminación




2

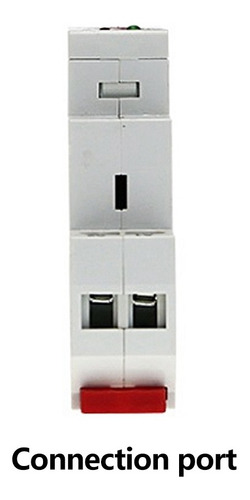

Capacidad de cableado




1 * 2.5 mm2 o
2 * 1.5 mm2






Dimensiones




90 mm * 18 mm *
64 mm/3.5 * 0.7 * 2.5 in (Aprox.)






Estándar




GB14048.5,






IEC/EN
60225-1

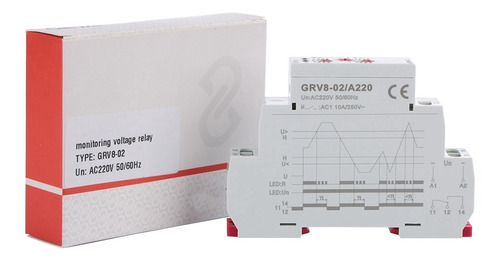

Lista del paquete:
1 * Relé
1 * Manual del usuario
