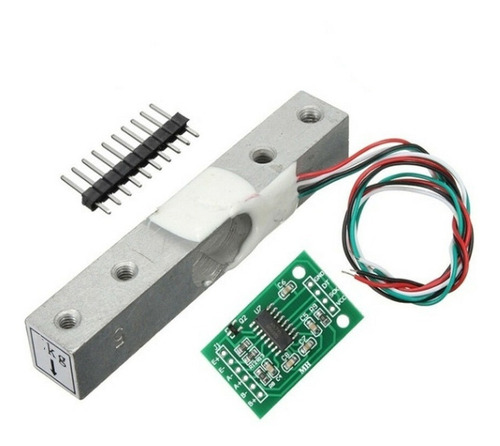

Sensor Peso Presion Hx711 Transmisor De Celda Carga 10kg

Descripción

Conexión:

Rojo A E +/Negro A E- /verde A +/blanco A-


Instrucciones:

Un extremo del sensor se fija con un orificio de tornillo y el otro extremo se deja en el aire.

Aplicar fuerza en la dirección indicada por la etiqueta.

Tenga cuidado de no presionar directamente la parte de látex blanco para evitar daños en el sensor.



HX711 módulo:

Este es un chip convertidor a/d de 24 bits especialmente diseñado para celdas de carga de alta precisión, con dos entradas de canal analógico programable y un amplificador integrado interno de ganancia de 128 veces.

Parámetro:

1. Entrada diferencial opcional de dos vías;

2. Amplificador programable de bajo ruido en chip con ganancias seleccionables de 64 y 128;

3. El circuito regulador de voltaje en chip puede proporcionar energía directamente A los sensores externos y al convertidor a/d en chip;

4. El oscilador de reloj en chip no requiere ningún dispositivo externo, y también se puede utilizar un cristal externo o un reloj si es necesario.

5. Encendido del circuito de reinicio automático;

6. control digital Simple y comunicación serial: todos los controles son introducidos por Pines, y los registros en chip no necesitan ser programados;

7. Se puede seleccionar la tasa de datos de salida de 10Hz o 80Hz;.

8. Suprima simultáneamente interferencias de potencia de 50Hz y 60Hz;

9. Corriente de funcionamiento típica:
