Esp32 Wroom Wifi Bluetooth 8 Relay Arduino Placa Desarrollo

Descripción

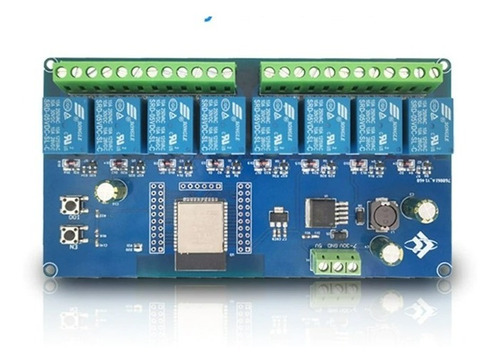

Placa Desarrollo ESP32-WROOM, Alimentación DC5-30V, WiFi, Bluetooth BLE, 8 Relay

La placa de desarrollo de relé de ocho vías esp32 está equipada con esp32-wroom-32e módulo WiFi y ble, con todos los puertos de salida led de E/S, y admite el modo de fuente de alimentación de dc5-30v. Adecuado para el aprendizaje de desarrollo secundario esp32, hogar inteligente
Vive en el control inalámbrico y en otras ocasiones.

Características funcionales
L. A bordo MÓDULO DE esp32-wroom-32e maduro y estable con gran capacidad de flash de 4m bytes;
2. El puerto de E/S y el puerto de descarga del programa UART del módulo esp32 están todos led para facilitar el desarrollo secundario;
3. DC5V voltaje de la fuente de alimentación/7-30v;
4. A bordo esp32 módulo IO0 llave programable y tecla de reinicio;
5. Esp32 admite el uso de herramientas de desarrollo ide Arduino y proporciona programas de referencia en el entorno de desarrollo Arduino;
6. Relé de 8 vías de 5V a bordo, señal de interruptor de salida, adecuado para controlar el voltaje de funcionamiento de AC250V / dc30v.
Carga dentro;
7. Un led programable y un indicador de relé a bordo.
8. Tamaño de la placa: 148x79,8mm Peso: 140g

The microcontroller is an ESP32 Wroom and can be programmed with the Arduino IDE. I use the settings of the "Wemos Lolin32" for the upload.

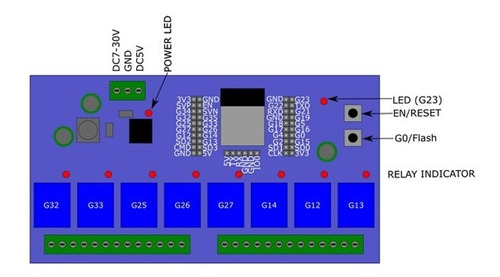

8 relays are connected to GPIOs. The outputs are HIGH active. The relays are connected to GPIO32, GPIO33, GPIO25, GPIO26, GPIO27, GPIO14, GPIO12 and GPIO13. None of the relays will go HIGH on startup. All relays have a red indicator LED. Additionally there is a red LED connected to GPIO 23 (HIGH active). There are push buttons for EN (reset) and GPIO0 (flash).
Most (not all) GPIOs of the ESP32 are available via headers. The double row headers are delivered with the board but you need to solder them. A single side header can be used to get access to RX/TX/IO01 - it will be used to program the ESP32.

Garantía del vendedor: 3 meses
