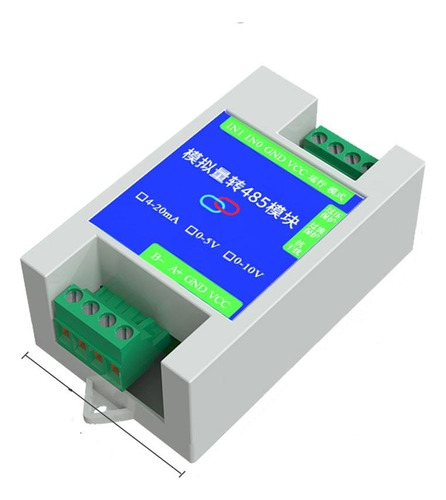

Modulo Conversor 0-5v Adc 12 Bits A Rs-485, 2 Canales

Descripción

Módulo de conversión analógico 0-5V a RS485 Protocolo Modbus RTU 2 canales Módulos de transformación RS485 digital

Descripción general del producto de 2 canales:

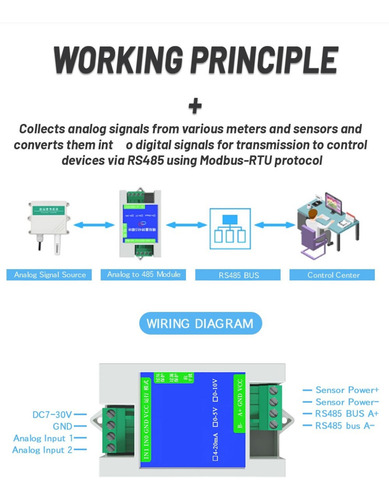

El módulo puede recopilar hasta dos señales analógicas ( 0-5V) en el sitio y cargarlas a través del protocolo de comunicación estándar ModBus-RTU de la interfaz 485. La distancia máxima de Comunicación de la interfaz 485 es de 1000 metros. Se puede conectar directamente al PLC, instrumento de control industrial, pantalla de configuración o software de configuración in situ. Precisión de adquisición Resolución de 12 bits, 0.1% de precisión. Puede ser ampliamente utilizado en sitios industriales, gabinetes de distribución y otros lugares que requieren la adquisición de señal analógica.

Características funcionales
:
1, conexión anti-reverso, protección contra sobretensión, protección contra sobrecorriente, protección contra cortocircuitos
2. Entrada de corriente analógica bidireccional 4 ~ 20mA (compatible con 0-20mA)
3, dos entradas de voltaje analógico 0 ~ 5V
4, 2 salidas de conmutación de relé
5, Resolución de 12 bits, ADC de precisión 0.1%
6, admite protocolo de comunicación Modbus-RTU estándar
7, luz indicadora de operación de comunicación, perro protector antichoque
8, con protección contra rayos, puerto de comunicación RS485 de protección electrostática, aislamiento de señal de amplificador de operación
9. Cada rango de adquisición de señal analógica de canal se puede configurar de forma independiente
10. La dirección, la velocidad en baudios y el bit de verificación se pueden configurar mediante el software superior del ordenador.

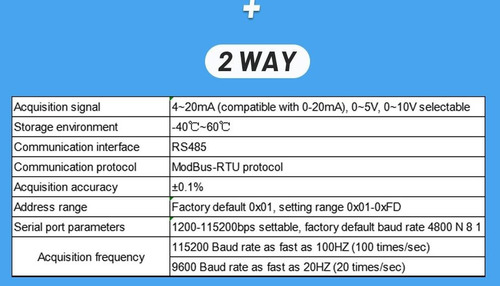

Principales indicadores técnicos:
Fuente de alimentación: 5-30 VDC (se recomienda 12VDC)
Consumo de energía: 0,3 W
Resolución de conversión AD: 12 bits
Señal de recogida: 0 a 5V
Ambiente de almacenamiento: -40 °C a 60 °C
Puerto de comunicación: RS485
Protocolo de comunicación: ModBus-RTU
Precisión de adquisición: ± 0.1%
Rango de direcciones: El valor predeterminado de fábrica es 0x01. El rango de valores es 0x01-0xfD
Parámetros del puerto serie: 1200-115200 BPS configurable, velocidad de baudios predeterminada de fábrica 4800 N 8 1
Frecuencia de recogida: Tasa de 115200 baudios 100HZ(100 veces/segundo)
Velocidad de 9600 baudios más rápida 20HZ (20 veces/segundo)

Garantía del vendedor: 3 meses
