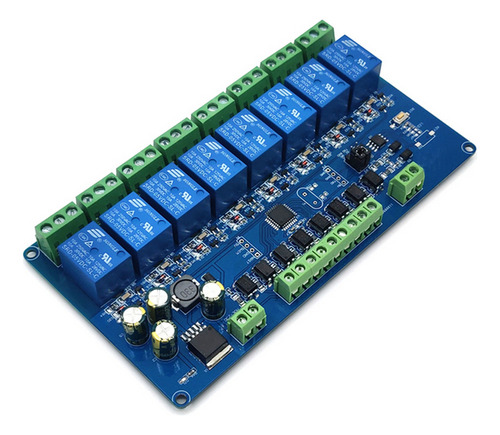

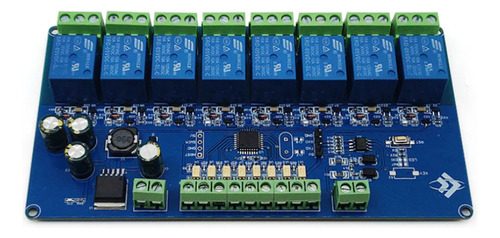

Modulo Rele De 8 Canales Rs485/ttl De 7-24v

Descripción

Somos ZamperStore
Entregamos Factura si lo requiere, por defecto entregamos boleta a menos que tenga el RUT en la cuenta.
La boleta o factura se entrega mediante Mercado libre posterior a la entrega de los artículos.
La emisión de documentos es solo los días hábiles.
No se hacen Entregas presenciales, solo envíos mediante mercado envíos.
------------------------------
8 entradas Opto-acopladas y 8 salidas de relé controladas por Modbus-RTU

Especificaciones:
Protocolo de comunicación: Estándar Modbus RTU
Interfaz de comunicación: RS485/TTL UART
Baudios: 4800 - 9600 - 19200, por defecto 9600bps
Opto acoplador rango de la señal: 3.3-30Vcc
Corriente máxima de conmutación: 5V, 10A/250V AC 10A/30V DC
Alimentación: 24Vcc

USO:
1. Encienda el relé n. ° 1 (Modo manual)Enviar: FF 05 00 00 FF 00 99 E4Devolución como está: FF 05 00 00 FF 00 99 E4Observaciones: (1) Los 3-4 bytes de la trama de envío representan la dirección de relé. Las direcciones del relé 1-relé 8 son 0x0000, 0x0001,0x0002, 0x0003, 0x0004, 0x0005, 0x0006, 0x0007(2) Los 5-6 bytes de la trama de envío representan datos, 0xFF00 representa abrir el relé, 0x0000 representa cerrar el relé
2. Apague el relé N ° 1 (Modo manual)Enviar: FF 05 00 00 00 D8 14Devolución como está: FF 05 00 00 00 D8 14
3. Encienda el relé n. ° 2 (Modo manual)Envío: FF 05 00 01 FF 00 C8 24Devolución tal como está: FF 05 00 01 FF 00 C8 24
4. Apague el relé n. ° 2 (Modo manual)Enviar: FF 05 01 00 00 00 89 D4Devolución como está: FF 05 01 00 00 00 89 D4
5. Encienda todos los relésEnviar: FF 0F 00 00 08 01 FF 30 1DDevolución: FF 0F 00 00 08 41 D3
6. Apague todos los relésEnviar: FF 0F 00 00 08 01 00 70 5DDevolución: FF 0F 00 00 08 41 D37. Establezca la dirección del dispositivo en 1Enviar: 00 10 00 00 00 01 02 01 6A 00Devolución tal como está: 00 10 00 00 00 01 02 01 6A 00Observación: el 9 ° byte 0x01 de la trama de envío es la dirección escrita del dispositivo
8. Establezca la dirección del dispositivo en 255Enviar: 00 10 00 00 01 02 00 FF EB 80Devolución como está: 00 10 00 00 01 02 00 FF EB 80Observaciones: el noveno byte de la trama de envío, 0xFF, es la Dirección escrita del dispositivo
9. Lea la dirección del dispositivoEnvío: 00 00 00 03 01 85 DBDevoluciones: 00 03 02 00 FF C5 C4Observación: el quinto byte de la trama de retorno, 0xFF, es la dirección del dispositivo leída
10. Lea el estado del reléEnviar: FF 01 00 00 08 28 12Devoluciones: FF 01 01 01 A1 A0Observaciones: Bit0 -- Bit7 del 4to byte de la trama de retorno 0x01 representa el Relé 1 -- relé 8, 0 está cerrado, 1 está abierto
11. Leer estado de entrada del optoacopladorEnviar: FF 02 00 00 08 6C 12Devoluciones: FF 02 01 01 51 A0Observaciones: el del 4 ° byte de la trama de retorno 0x01 representa la señal de entrada del optoacoplador 1 -- optoacoplador 8, 0 representa nivel bajo, 1 representa nivel alto12. Establezca la velocidad en baudios en 4800Envío: FF 10 03 E9 00 00 01 02 02 4A 0CDevoluciones: FF 10 03 E9 00 01 C5 A7Observaciones: el noveno byte de la trama enviada es el valor de configuración de velocidad en baudios, 0x02, 0x03 y x04 representan 4800, 9600, 19200 respectivamente13. Establezca la velocidad en baudios en 9600Envío: FF 10 03 E9 00 00 01 02 03 8B CCDevoluciones: FF 10 03 E9 00 01 C5 A714. Establezca la velocidad en baudios en 19200Envío: FF 10 03 E9 00 00 01 02 04 CA 0EDevoluciones: FF 10 03 E9 00 01 C5 A715, lea la velocidad en baudiosEnvío: FF 03 03 E8 00 01 11 A4Devoluciones: FF 03 02 04 00 90 53Observaciones: el 5 ° byte de la trama de retorno representa la velocidad de lectura en baudios, 0x02, 0x03, x04 representan 4800, 9600, 19200 respectivamente16, abra el relé n. ° 1 (modo de cierre de Flash 2S)Enviar: FF 10 00 00 03 02 04 04 00 00 14 C5 9FDevoluciones: FF 10 00 00 03 02 A4 16Observaciones: (1) Los 3-4 bytes de la trama de envío representan la dirección de relé. Las direcciones del Relé 1-relé 8 son 0x0003, 0x0008, 0x000D, 0x0012, 0x0017, 0x001C, 0x0021,0x0026(2) El byte 10-11 de la trama enviada representa el valor de configuración de retardo, la base de retardo es 0,1 S, por lo que el tiempo de retardo es 0x0014*0,1 = 20*0,1 S = 2S, y el relé se apaga automáticamente después de 2S.17. Apague el relé n. ° 1 (modo de flash 3S)Enviar: FF 10 00 00 03 02 02 04 00 00 1E A5 99Devoluciones: FF 10 00 00 03 02 A4 16Observaciones: (1) Los 3-4 bytes de la trama de envío representan la dirección de relé. Las direcciones del Relé 1-relé 8 son 0x0003, 0x0008, 0x000D, 0x0012, 0x0017, 0x001C, 0x0021,0x0026(2) El byte 10-11 de la trama enviada representa el valor de configuración de retardo, la base de retardo es 0,1 S, por lo que el tiempo de retardo es 0x001E * 0,1 = 30*0,1 S = 3S, Y el relé se apaga automáticamente después de 3 segundos.
------------------------------
