Sensor De Pulso Y Oxímetro Max30102 Arduino

Descripción

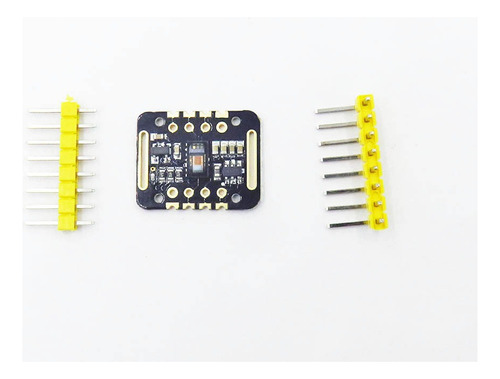

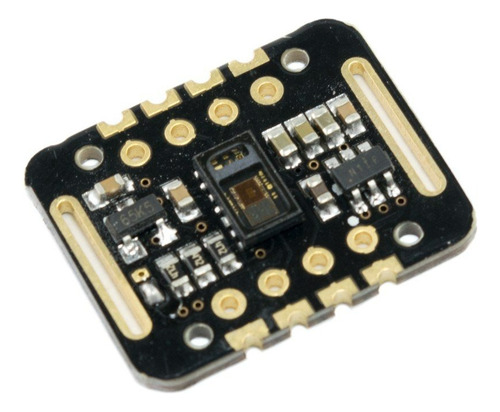

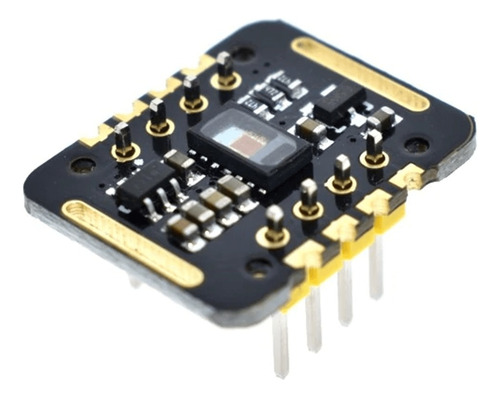

Sensor de pulso y Oximetro MAX30102 Arduino


El MAX30102 es un módulo integrado de oxímetro de pulso y biosensor de monitor de frecuencia cardíaca. Integra un LED rojo y un LED infrarrojo, fotodetector, dispositivo óptico y circuitos electrónicos de bajo ruido con supresión de luz ambiental. El MAX30102 utiliza una fuente de alimentación de 1.8 V y una fuente de alimentación separada de 5.0 V para los LED internos. Use el dispositivo para la recolección de oxígeno en sangre y frecuencia cardíaca, y úselo en los dedos, los lóbulos de las orejas y las muñecas. La interfaz de comunicación estándar compatible con I2C puede transmitir los valores recopilados al Arduino, KL25Z y otros microcontroladores para el cálculo de la frecuencia cardíaca y el oxígeno en sangre. Además, el chip también puede apagar el módulo a través del software, la corriente de espera es cercana a cero y la fuente de alimentación siempre se mantiene.. El chip integra una cubierta de vidrio para eliminar efectivamente la interferencia de luz interna y externa y tiene el mejor rendimiento confiable.

Parametros del producto:

Interfaz de señal de salida: interfaz I2C
Voltaje de la interfaz de comunicación: 18 ~ 3,3 V ~ 5 V (opcional)
Longitud de onda máxima del LED: 660nm / 880nm
Voltaje de suministro de LED: 3.3 ~ 5V
Tipo de señal de detección: señal de reflexión de luz (PPG)
Tamaño del orificio de montaje reservado de la placa: 0.5X8.5 mm
Principio de funcionamiento:
Método de disolución de la luz: medir el pulso y la saturación de oxígeno en sangre utilizando tejido humano para causar una transmisión de luz diferente cuando late el vaso sanguíneo;
Fuente de luz: un tubo polar de iluminación de longitud de onda específica, selectivo para la oxihemoglobina (HbO2) y la hemoglobina (Hb) en la sangre arterial;
La transmitancia se convierte en señal eléctrica: el volumen de la pulsación arterial se cambia a la transmitancia de luz de la luz. En este momento, la luz es reflejada por el tejido del cuerpo humano por conversión fotoeléctrica, convertida en una señal eléctrica y amplificada y emitida.

Descripción del Pin:

VIN: terminal de entrada de la fuente de alimentación principal 1.8V-5V;
Pad de 3 bits: seleccione el nivel de pull-up del bus, dependiendo del voltaje maestro del pin, seleccione 1.8v o 3.3V (este terminal contiene 3.3V y superior) SCL: Conecte el reloj del bus I2C;
SDA: datos conectados al bus I2C;
RD: ROJO del chip MAX30102, terminal de tierra LED, generalmente no conectado;
IRD: La conexión a tierra IR, LED del chip MAX30102 generalmente no está conectada;
INT: Pin de interrupción del chip MAX30102;
GND: cable de tierra
