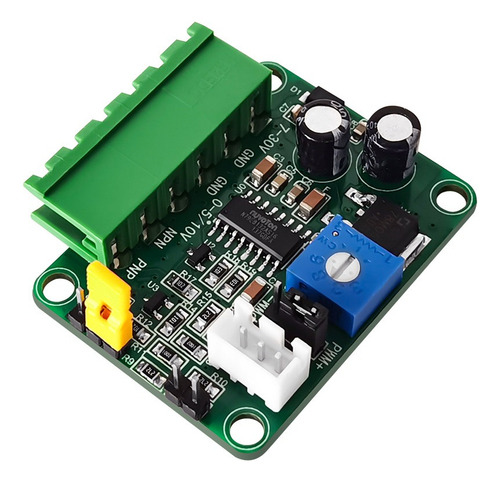

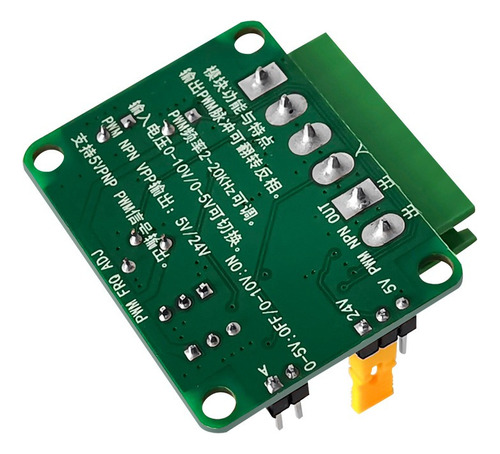

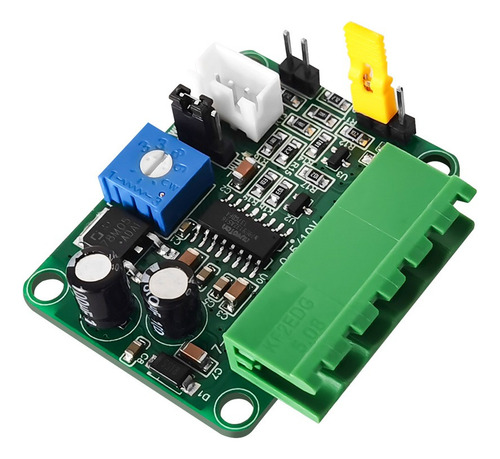

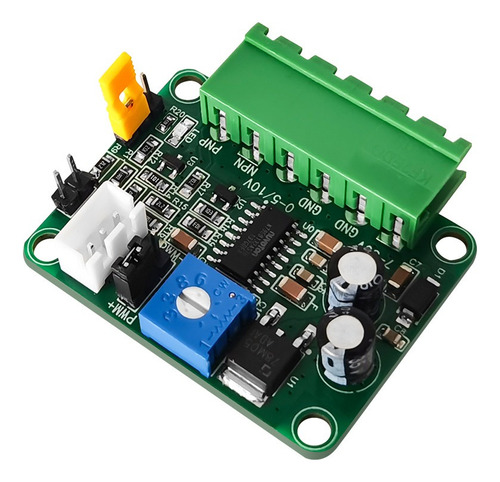

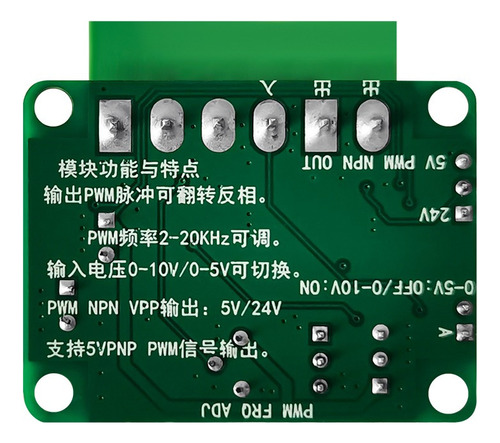

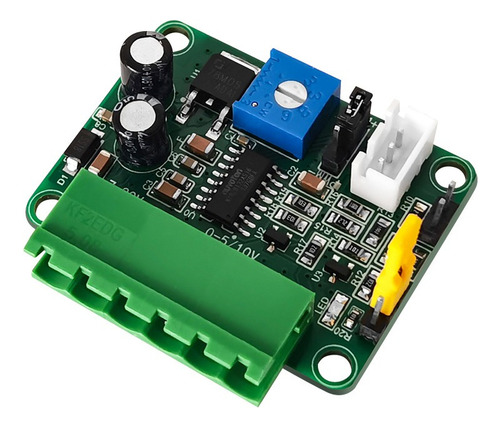

Módulo Convertidor De Señal De Señal Analógica Digital O 0-5

Descripción

Bienvenido a mi tienda, comience un agradable viaje de compras. Productos de calidad, disfrutar de la fiesta de compras.
Este módulo convertidor de señal PWM puede convertir el voltaje de entrada analógico de 0-5 V o 0-10 V en una señal PWM del 0 al 100%. La frecuencia de la señal PWM varía de 2 KHZ a 20 KHZ con un máximo de 20 KHZ. La función predeterminada es convertir una señal de 0-10 V en una señal PWM del 0 al 100% a 2 kHz. Amplias aplicaciones, adecuadas para el circuito de interfaz de control de velocidad del motor PWM, la conversión de la interfaz AD instrumental y otras interfaces de procesamiento de señales que se utilizan para convertir voltajes en señales PWM.

Características:
1. Convierta el voltaje de entrada analógico de 0-5 V o 0-10 V en una señal PWM del 0 al 100%. La frecuencia de la señal PWM varía de 2 KHZ a 20 KHZ con un máximo de 20 KHZ. La función predeterminada es convertir una señal de 0-10 V en una señal PWM del 0 al 100% a 2 kHz.
2. La señal PWM puede emitirse en una relación positiva o inversa con el voltaje. (es decir, elija entre salida de fase positiva o salida de fase invertida)
3. Hay dos tipos de señales PWM que puede ajustar, son la salida PNP-PWM y la salida NPN-PWM. La salida PNP-PWM solo puede estar en el nivel de 5 V, mientras que la salida NPN-PWM puede estar en el nivel de 5 V o 24 V. La salida NPN-PWM admite conexiones de cátodo y ánodo comunes y está disponible en niveles de 5 V y 24 V. Al emitir el nivel de 24 V, la fuente de alimentación debe ser de 24 V. Salida PNP-PWM, el nivel solo puede ser de 5 V. Solo se puede conectar a un cátodo común y conectarse a una MCU, etc.
4. La frecuencia de la señal PWM de salida es ajustable de 2 KHZ a 20 KHZ a través del potenciómetro, y la frecuencia predeterminada es de 2 KHZ.
5. El módulo tiene una fuente de alimentación de entrada de 7-30 V y una corriente de más de 200 MA es suficiente. La fuente de alimentación recomendada es de 15 a 30 VCC. Se requieren 24 VCC para las señales PWM con una salida de nivel de 24 V.
6. Se conserva la interfaz del potenciómetro externo. La salida PWM se puede configurar accediendo al potenciómetro, y el potenciómetro externo debe personalizarse para su ajuste.
7. Amplias aplicaciones: adecuado para el circuito de interfaz de control de velocidad del motor PWM, la conversión de interfaz AD instrumental. Se utilizan otras interfaces de procesamiento de señales para convertir voltajes en


señales PWM. Especificaciones: Nombre
: módulo convertidor de señales
PWM Material: placa de circuito impreso Modelo
: V-PWM Tamaño del artículo: 45 * 47 * 18 mm/1,77 * 1,85 * 0,71 pulgadas (incluidas las piezas)
Tamaño del paquete: 50 * 50 * 20 mm/1,97 * 0,79 pulgadas
Peso del paquete: 15 g/0,53 onzas

Lista de embalaje:
1 * Módulo convertidor de señal PWM

Garantía del vendedor: 30 días
