Kit De Generador De Señales Con Funciones Xr2206, 1 Hz-1 Mhz

Descripción

...
Módulo generador de señal XR2206, amplitud de frecuencia de 1 Hz-1 MHz, conjunto generador de función ajustable 2206CP, salida sinusoidal, triangular/cuadrada Característica de salida: 1.
Generación de señales de alta precisión: el kit DIY XR2206 es capaz de generar señales de alta precisión con un rango de frecuencia de 1 HZ a 1 MHZ. 2.
Salida de forma de onda versátil: este kit ofrece tres salidas de forma de onda que incluyen ondas sinusoidales, triangulares y cuadradas, lo que le brinda más opciones para diferentes aplicaciones. 3.
Frecuencia y amplitud ajustables: con el kit DIY XR2206, puede ajustar fácilmente la frecuencia y la amplitud de la señal de salida para que se adapte a sus necesidades. 4.
Amplio rango de suministro de energía: este kit se puede alimentar con una fuente de alimentación externa de 9-12 V o una batería de 9 V, por lo que es cómodo de usar en varios entornos. 5. Fácil de instalar y depurar: con sus pocos componentes y su diseño de conexión directa, el kit de bricolaje XR2206 es fácil de instalar y depurar, incluso para principiantes.

Especificación:
Certificación: CE
Origen: China continental

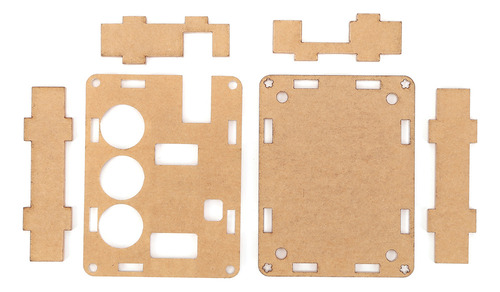

Material: placa de circuito+acrílico
Opción: sin montar, ensamblado (opcional)
Voltaje de la fuente de alimentación: 9-12 V DC
Impedancia de entrada: 600 ohmios+10 por ciento
Frecuencia: 1 Hz -1 MHz
Forma de onda: onda cuadrada, onda
sinusoidal y onda triangular:
Amplitud: 0-3 V a 9 V DC
Distorsión de entrada: menor más del 1 por ciento (a 1 kHz)
Planitud: +0,05 dB 1 Hz -100 kHz
Onda cuadrada
: Amplitud: 8 V (sin carga) a una entrada de 9 V DC
Tiempo de subida: menos de 50 ns (a 1 kHz)
Tiempo de descenso: menos de 30 ns (a 1 kHz)
Simetría: menos del 5 por ciento (a 1 kHz)
Onda triangular:
amplitud: 0-3 V a 9 VDC
Linealidad de entrada: menos del 1 por ciento (a 1 kHz) 100 kHz) 10 mA
Tamaño del producto terminado: aproximadamente 8,5 x 6 x 1,7 cm
Peso del producto: 81 g
Precauciones para la instalación de soldadura, siga los siguientes pasos:
1. Los componentes se sueldan en el panel frontal siguiendo el principio de soldadura baja a alta, que consiste en soldar primero componentes como condensadores, resistencias, diodos, etc. a baja potencia.
2.
Enchufe IC de soldadura, bloque de terminales, toma de corriente final y potencioma ajustable. 3. Utilice unos alicates diagonales en la parte posterior para cortar los pines lo más cortos posible.
Pasos de depuración: una vez
finalizada la soldadura del IC y el XR2206, preste atención a la dirección del circuito integrado, ¡ya que la inserción podría dañar el chip!
2. Compruebe si el IC está invertido. Si es así, corríjalo de manera oportuna.
3. Inserte la fuente de alimentación, con una fuente de alimentación de 5,5 x 2,1 puertos y electrodos negativos por dentro y por fuera. Adecuado para una fuente de alimentación de 9 a 12 voltios.
La forma de onda puede ser inestable durante más de 12 voltios. Pasos de
uso: 1.

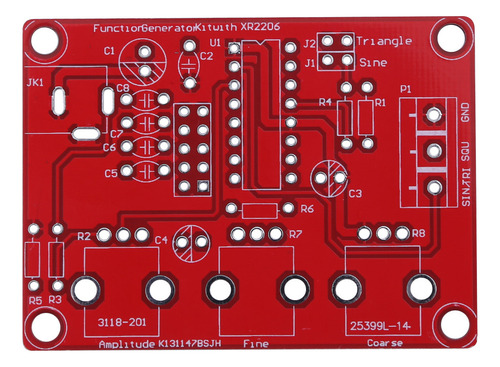

Enchufe la tapa puente J1 y el terminal azul SIN/TRI emitirá una onda sinusoidal (tenga en cuenta que solo se puede conectar uno de los J1 y J2) 2.
Introduzca la tapa puente J2 y el terminal azul SIN/TRI emitirá una onda triangular (tenga en cuenta que solo se puede insertar uno de los J1 y J2) 3.
Pulso 4 de salida del terminal azul SQU. AMP: ajuste de amplitud de onda sinusoidal y triangular
5. FINE: Ajuste fino de frecuencia
6. Afinación brusca: la frecuencia de la afinación brusca


Nota:
debido a los diferentes monitores y efectos de luz, el color real del artículo puede ser ligeramente diferente al color que se muestra en las imágenes. ¡Gracias!
Puede haber una diferencia de 1 a 2 cm debido a la medición manual.



Incluye:

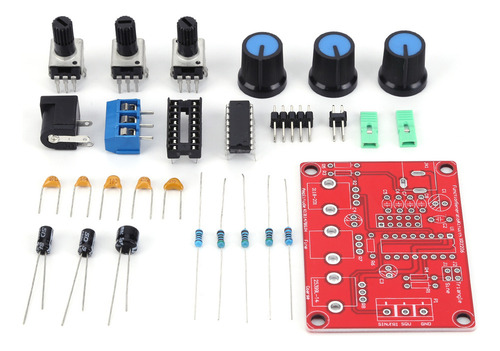

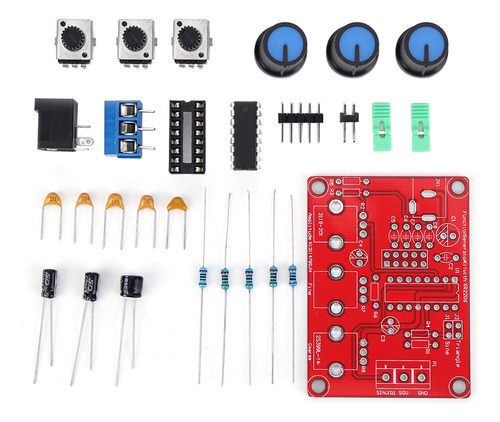

1 kit de generador de señales de función DIY (desmontado o ensamblado)

Garantía del vendedor: 60 días
