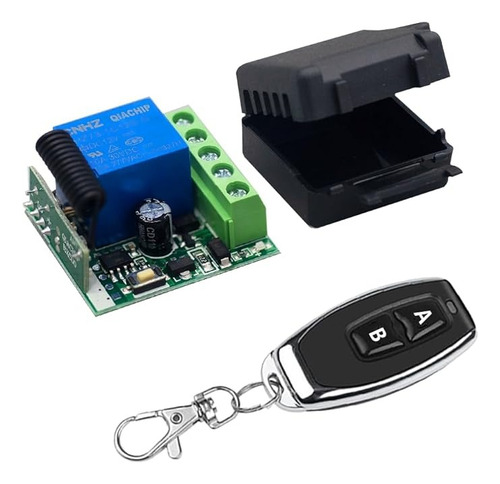

Módulo Relé Rf 1ch 12v 433mhz Control Remoto 2 Botón [ Max ]

Descripción

El producto adopta la tecnología RF, con larga distancia de control remoto y estable de señal.
Se adopta la tecnología de codificación inalámbrica non-directional, lo que permite el control no empotrado sin interferencia mutua.
El módulo proporciona alta sensibilidad a un costo menor y resistir la interferencia de señal de acogida para una excelente estabilidad.
El transmisor y receptores se puede configurar con flexibilidad en cantidad programable y en modos de operación.
Es ampliamente utilizado en la industria de control y seguridad campos, como la luz, motor, mando a distancia, alarma de seguridad inalámbrica inalámbrico driver inalámbrico, alarma de puerta, etc.

Módulo Relé RF de 1 Canal con Control Remoto con alimentación de 12VDC.

Puede ser utilizado para activar circuitos de iluminación, portones automáticos, ventanas, frenos, activación de puentes grúas, barreras de protección etc.

Este producto trabaja en la banda de los 433Mhz

Características:

Consumo en Stand By: 9mA
Capacidad Máxima de Relé: 5A 250VAC Carga Resistiva / 5A 30VDC
Frecuencia de Operación: 433 MHz
Distancia de Control: 100 Metros Max, en campo abierto
Contactos: 3 Contactos por Relé (Común, Normalmente Abierto y Normalmente Cerrado)
Canales de Control: 1 Canal
Control Remoto de 2 Botones
Modos de Operación: 6 Modos (Interruptor, Pulsador, Interruptor de Doble Botón y Pulsador Activo de 5, 10 y 15 segundos)
- Modo 1 Interruptor: Activa Relé con un toque en el Botón A, y Desactiva con otro toque en el mismo botón
- Modo 2 Pulsador: Activa Relé con un toque en el Botón A, y Desactiva al soltar el botón
- Modo 3 Interruptor de Doble Botón: Activa Relé con un toque en el Botón A, y Desactiva con otro toque en el Botón B
- Modo 4 Pulsador Activo de 5 segundos: Activa Relé con un toque en el Botón A, y Desactiva luego de 5 segundos
- Modo 5 Pulsador Activo de 10 segundos: Activa Relé con un toque en el Botón A, y Desactiva luego de 10 segundos
- Modo 6 Pulsador Activo de 15 segundos: Activa Relé con un toque en el Botón A, y Desactiva luego de 15 segundos

Agregar y Remover Controles:

Agregar: Presione el Botón de Aprendizaje de 1 a 6 veces según el modo de operación que desee en el control a agregar. El LED parpadeará 2 veces y se apagará. Presione el botón del control remoto para agregarlo al módulo.
Remover: Presione el botón de programación 8 veces, el LED indicador parpadeará rápidamente y posterior a ello, en el receptor se borrarán los controles agregados.

Nota: El receptor soporta hasta 20 controles con código distinto, al agregar el número 21 y sucesivos se borrara el primero aprendido y sucesivos. Con controles copiadores esto se evita (copiando uno de los controles agregados en la memoria).


Tamaño: 59 mm x 28 mm x 8 mm.
Voltaje de funcionamiento: 3 V.
Corriente de funcionamiento: 12 mA.
Potencia de transmisión: 10 mw
Modo de modulación: ASK (AM)
Tipo de codificación: Aprendizaje
Distancia de transferencia: 20-50 m
Características del receptor:
Modo de trabajo RF: recepción superheterodina
Modo de modulación: preguntar
Modo de trabajo: modo momentáneo, conmutador, cierre y retardo de tiempo.
entrada de voltaje: CC 10 14 V.
Frecuencia de RF: 433 MHz.
Corriente quiescente: 5 mA.
Sensibilidad de recepción: 97dbm
Rango de control remoto: 100 m (espacio última intervensión).
Forma de conexión por cable: Pilar de cableado fijo.
Modo de decodificación: decodificación de software MCU.
Modo de trabajo: momentáneo, conmutación, modo de bloqueo de retardo de tiempo (5s, 10s, 15s)
Diagrama de cableado 1:
+V: 12 V + (entrada).
- V: 12V - (entrada).
NO: abierto normal (salida).
COM: común (salida).
NC: cierre normal (salida).
Color: negro.
Material: PCB y plástico.
Tamaño de la placa de circuito: 3,5 x 3,0 x 1,8 cm.
Debido a los diferentes lotes, la apariencia, el color y las palabras impresas del producto, lo que no afecta a su uso.

Contenido del paquete:
1 receptor.
1 controles remotos.

Solo el contenido del paquete anterior, otros productos no están incluidos.
Nota: el reflejo de la luz y las diferentes pantallas pueden causar que el color del artículo en la imagen sea un poco diferente del artículo real. El error de medición permitido es de +/- 1-3 cm.
