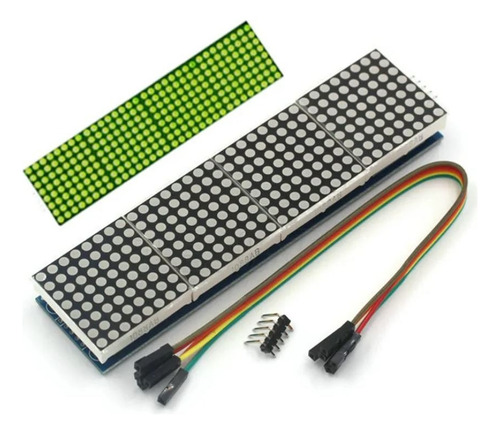

Matriz Led 32x8 256 Leds Max7219

Descripción

Descripción
La matriz led de 8×8 con el procesador MAX7219 es un controlador de displays que puede manejar 8 segmentos en hasta 8 digitos o bien 64 leds individuales, esto lo hace ser indispensable para controlar esta matriz led de 8 x 8. En este módulo el MAX7219 viene conectado a una matrix de cátodo comun, por lo que podemos controlar los 64 leds con solamente 3 pines del microcontrolador. Este tipo de módulos son de gran utilidad para experimentar con matrices de led, ya que simplifican las conexiones.
Una conveniente interfaz serial de cuatro cables puede unir todos los microprocesadores generales.
Con 64 orificios de tornillo fijos de 3 mm de diámetro
Características matriz 8×8
• MAX7219 controlador de displays con 8 segmentos y 8 digitos
• Controlan hasta 64 leds individuales
• Intensidad de iluminación de leds se puede controlar mediante software a través de la interfaz serial
• Interfaz serial similar a SPI de 10 Mhz
• Se controla solamente con 3 señales: DIN, CS, SCK
VCC = 5V
GND = GND
DIN =P2.2
CS =P2.1
CLK = P2.0
Características 8×32
• Tamaño de la medida del módulo en 128 * 38 * 13 mm
• Un solo módulo puede conducir un cátodo común de matriz de puntos de 8×8.
• Color leds: Rojo
• Peso del artículo: 50g
• Cable largo: 20 cm
