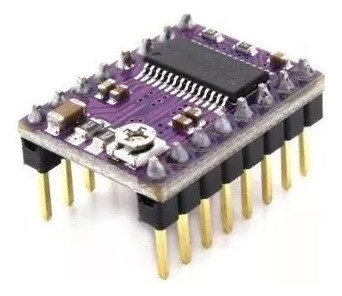

Driver Controlador Motor Paso A Paso Dvr8825 Arduino Cnc

Descripción

este producto es un tablero de soporte o tablero del desbloqueo para el conductor del motor de pasos de TI; por lo que recomendamos la lectura atenta de laficha técnica DRV8825(1 MB pdf) antes de usar este producto. este controlador de motor paso a paso le permite controlar unamotor paso a paso bipolarde hasta 2.2 a de corriente de salida por bobina (véase laConsideraciones de Disipación de energíasección de abajo para más información). aquí están algunas de las principales características del conductor:

interfaz de control de paso y dirección Simple
puede interactuar directamente con 3.3 V y 5 V sistemas
apagado térmico de sobrecalentamiento, sobrecorriente apagado, y bloqueo por baja tensión
-Short-tierra y la protección de cortocircuito de carga
$ number capas, 2 oz de cobre PCB para una mejor disipación de calor
placa descubierta tierra soldable por debajo del controlador IC en la parte inferior de la PCB
seis diferentes resoluciones paso: paso completo, medio paso, 1/4 paso a paso, 1/8 paso a paso, 1/16 paso a paso, y 1/32 de paso
control de corriente ajustable le permite ajustar la salida de corriente máxima con un potenciómetro, que le permite utilizar tensiones superiores a la tensión nominal del motor paso a paso para lograr mayores tasas de paso
control inteligente de picar que selecciona automáticamente el modo de decaimiento de corriente correcta (disminución rápida o lenta decadencia)
45 V tensión de alimentación máxima
regulador integrado (sin alimentación de tensión lógica externa)
tamaño del módulo, pinout, y la interfaz coinciden con los de nuestraA4988 portadores de controladores de motor paso a pasoen muchos aspectos (véase la parte inferior de esta página para más información)

también realizamos unastepper motor driver DRV8824 portadorque puede servir como un sustituto directo de la portadora DRV8825 al utilizar motores paso a paso de corriente inferior. el DRV8824 sólo puede entregar hasta 0.75 A por la bobina sin un disipador de calor (1.2 Un máximo con una refrigeración adecuada), pero tiene mayor resistores de detección de corriente que permiten una mejor microstepping rendimiento de la portadora DRV8825 a bajo corrientes. la única manera de saber nuestro transportista DRV8824 aparte de la portadora DRV8825 es por las marcas en el controlador IC; si usted tiene una mezcla de los dos, usted podría considerar marcándolos (hay una serigrafía cuadrado en blanco en la parte inferior se puede utilizar para este). para aplicaciones de baja tensión, considerar nuestro pin-compatibleDRV8834 portador, que trabaja con tensiones de alimentación del motor tan bajo como 2.5 V.

este producto se suministra con todos los componentes de montaje superficial-incluyendo el controlador instalado DRV8825-IC

Garantía del vendedor: 6 días
