Placa De Conmutación De Entrada Multiple Usb C Lightning Etc

Descripción

La placa de conmutación de entrada múltiple se utiliza para comprobar los cables USB con diferentes enchufes. Con el adaptador completo con un probador USB y una resistencia de carga USB, puede probar cargadores para varios dispositivos.
Dispositivo adaptador de placa de conmutación de entrada múltiple:

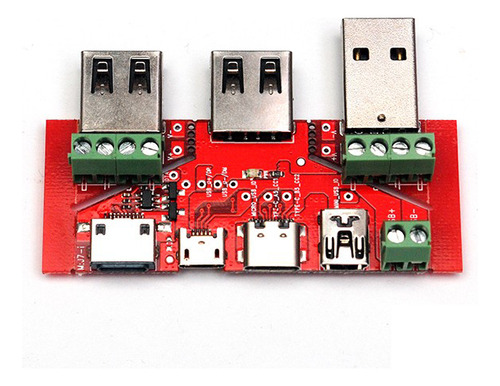

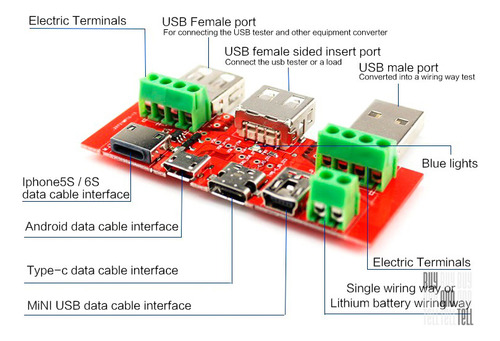

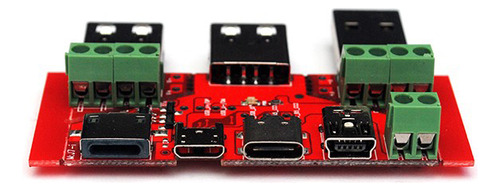

La placa de conmutación de entrada múltiple tiene cinco enchufes para conectar cables USB:

Enchufe Lightning para cables de iPhone;
Enchufe MicroUSB tipo B;
Enchufe USB tipo C;
Enchufe MiniUSB tipo B;
Los terminales son abrazaderas para una fuente externa, como una batería, fuente de alimentación, etc.

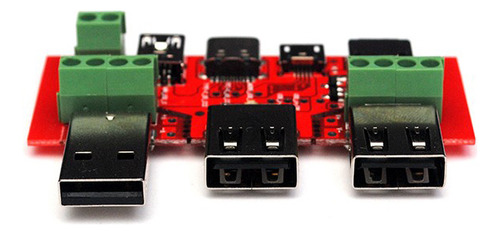

Se utiliza una toma USB tipo A para conectarse al adaptador de consumo. El nido no es reversible, es decir, unilateral.

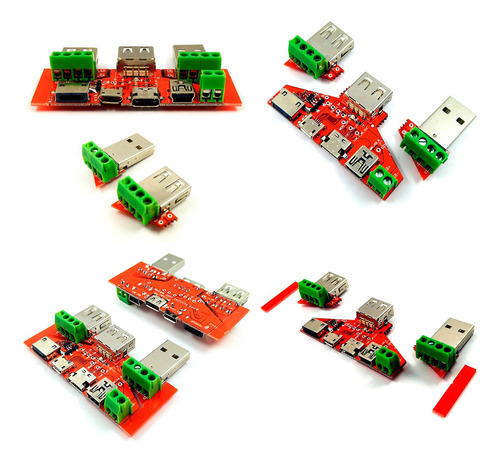

También se incluyen dos adaptadores de terminal que no están conectados eléctricamente a la placa adaptadora, solo físicamente. Un adaptador USB tipo A hembra, el otro USB tipo A macho. Los cables de cualquier dispositivo se pueden conectar a los terminales de los adaptadores de terminales. Si es necesario, los adaptadores de terminal se pueden romper, se proporcionan ranuras y agujeros especiales para este propósito.

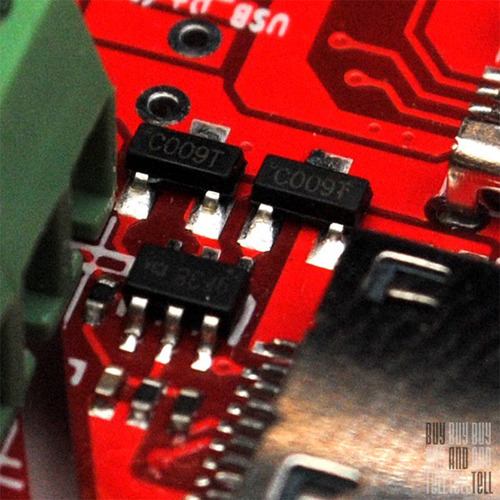

También en la placa adaptadora está el llamado Punto de prueba (puntos de prueba). Desde estos puntos, puede usar un multímetro para leer el valor de voltaje actual. También puede conectar una fuente de alimentación a los puntos soldando. Todos los puntos de prueba están firmados en el tablero.
Para usar el adaptador de placa de conmutación de entrada múltiple, debe conectar un cable con un enchufe correspondiente a una de las tomas de entrada. Si el cable está conectado a la fuente de alimentación de la placa adaptadora, el LED azul se encenderá.
Luego puede conectar al consumidor (teléfono, teléfono inteligente, tableta) a la toma de salida. Si conecta un probador USB y una resistencia de carga USB a la salida del adaptador, puede probar el cable conectado a la entrada para la caída de voltaje y la corriente máxima. El adaptador está diseñado para hasta 15 W de corriente continua.
El adaptador de placa de conmutación de entrada múltiple es compatible con el estándar Qualcomm QC 2.0 y QC 3.0, lo que permite aumentar el voltaje de suministro a 20 V y ajustar suavemente el voltaje de salida en el rango de 3,6 - 20 V con un paso de 200 mV a petición del consumidor, después de la coordinación entre el cargador y el consumidor.


Modelo: Placa de conmutación de entrada múltiple;
estándar: Qualcomm QC 2.0 y QC 3.0;
sockets de entrada: Lightning, microUSB tipo B, USB tipo C, miniUSB tipo B, terminales;
toma de salida: USB tipo A;
adaptadores de terminal: USB tipo A hembra, USB tipo A macho;
Voltaje de entrada: 3,6 - 20 V;
Voltaje de salida: 3,6 - 20 V;
Potencia máxima: 15 W;
Dimensiones: 65 x 43 x 11 mm;
Peso: 16 g.

Garantía del vendedor: 6 meses
