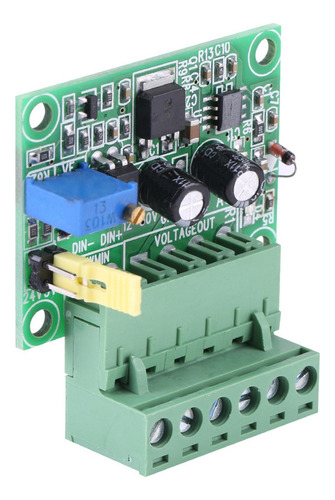

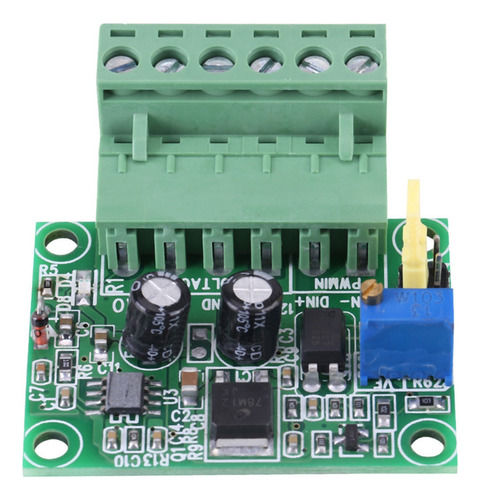

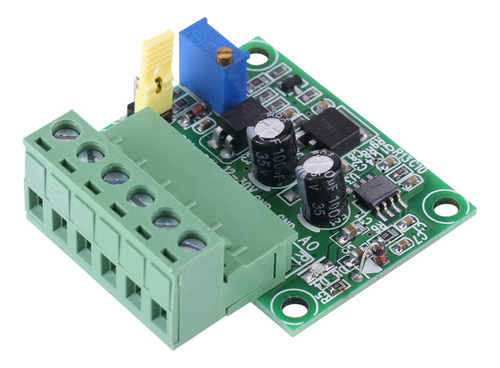

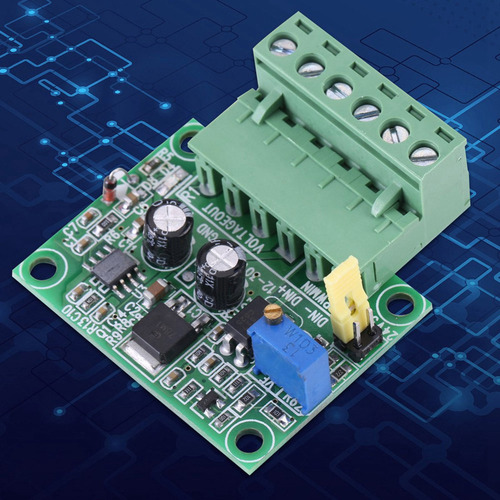

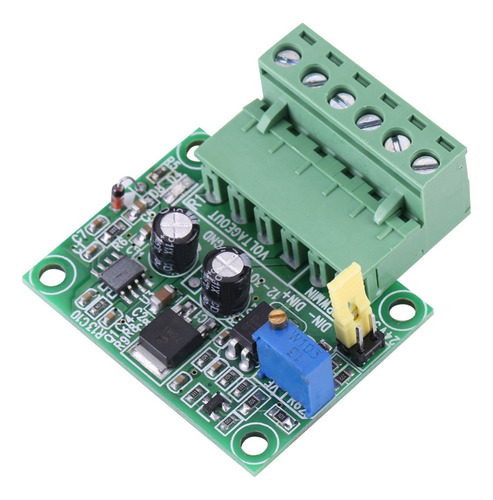

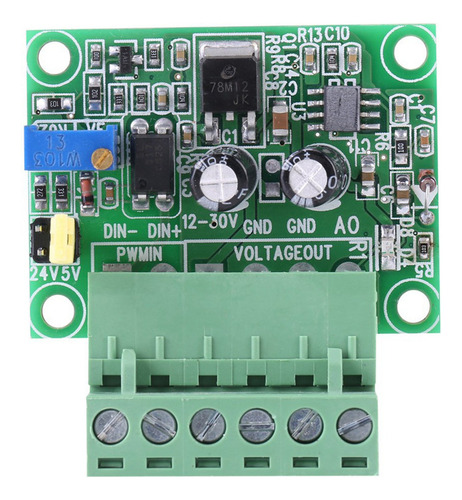

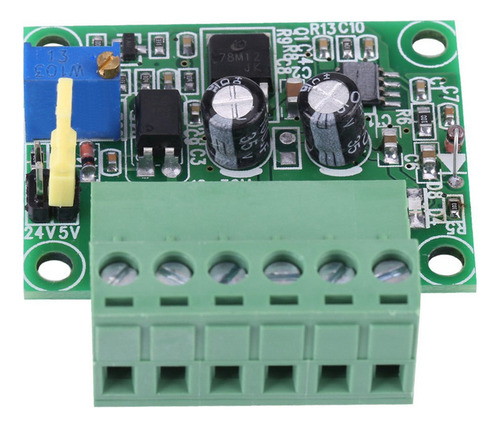

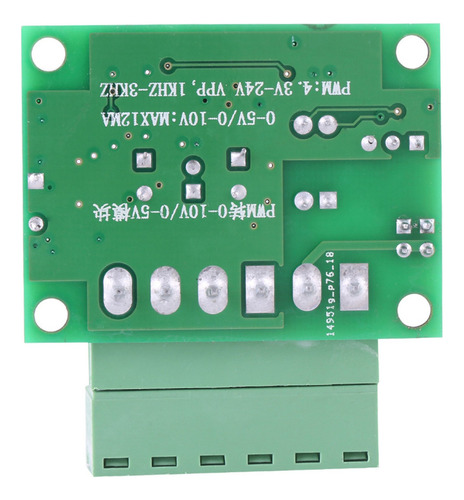

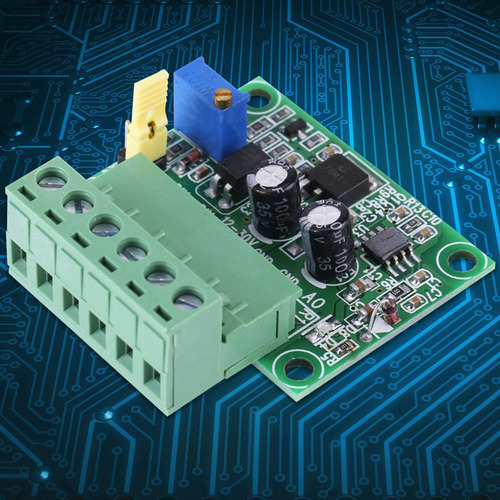

1-3khz 0-10v Pwm Señal A Voltaje Convertidor Módulo Digital

Descripción

Características:

PWM convierte señales digitales en señal analógica (0 a 10 V). La

señal digital de entrada puede ser de 5 V o 24 V de nivel 0-100% de señal PWM. La

señal analógica de salida puede ser de voltaje de 0-10 V o voltaje de 0-5 V.

Se puede utilizar for panel de control industrial PLC u otra interfaz de señal conmutación.

Este módulo es fácil de conectar y cómodo de usar.

Especificación:
Condición: 100% nuevo y de alta calidad
Corriente: máx. 12 mA
Voltaje de entrada de la fuente de alimentación: 12-30 V

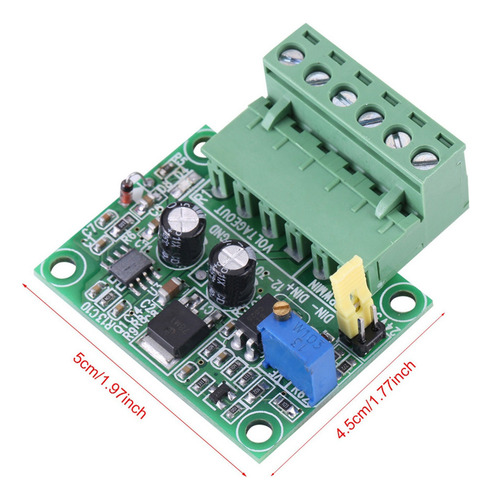

Tamaño: Aprox. 5 x 4,5 cm/1,97 x 1,77 pulgadas
Peso: 20 g
Cantidad: 1 pieza

Método de uso:
Rango de

frecuencia de entrada de señal PWM: rango de

nivel de entrada de señal PWM de 1KHZ-3KHZ:

4.5V a 10V nivel pico a pico, puente insertado a 5V. Este tipo de señal principalmente for la tarjeta de control industrial convencional (como for la placa ), for 5V la interfaz de la CPU.

Nivel pico a pico de 12 a 24 V, puente insertado a 24 V. Este tipo de señal principalmente for la interfaz PLC convencional

0-10V explicación de salida de voltaje analógico:
Cuando el puerto de entrada de señal no está conectado, el puerto de salida da 0V. La primera vez que encendemos este módulo, lo calibramos mejor: encuentre una señal de relación de trabajo del 50%, conéctese a DIN-, DIN +, la amplitud coincide con el puente correspondiente. Cuando la frecuencia es de 1 kHz ~ 3 kHz, use un multímetro for probar AO, GND. El medidor debería mostrar alrededor de 5.4V. Ajustamos el potenciómetro en el módulo convertidor for hacer que el multímetro muestre aproximadamente 5.4V. Una vez hecho esto, hemos calibrado y emparejado la señal de pulso con este módulo convertidor. El módulo tiene una definición de 0.1V. Corriente de salida 10mA. Si la relación de trabajo es opuesta a la tensión, podemos seleccionar el pin de salida PWM PASO BAJO/ACTIVO for el software

.El paquete incluye:
1 x convertidor de señal a voltaje PWM

Nota:
después del encendido, cuando no hay señal de entrada, la salida es de 0V. Solo hay salida cuando hay entrada.

**NOTA**
Si tiene alguna pregunta, lo invitamos a ponerse en contacto con nosotros a través de MENSAJES for ayudarlo lo antes posible.

Garantía del vendedor: 60 días
