Gsm/gprs + Módulo De Partialurlplaceholder A9g Placa De Desa

Descripción

Características:

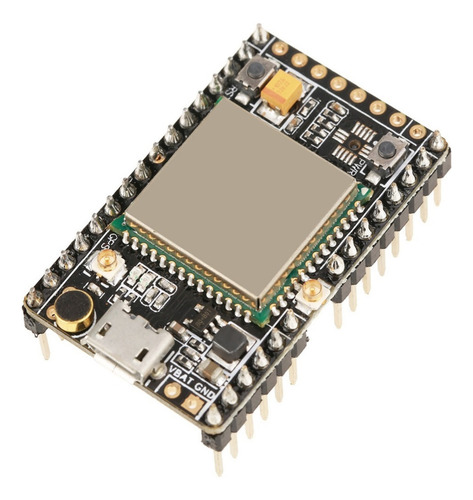

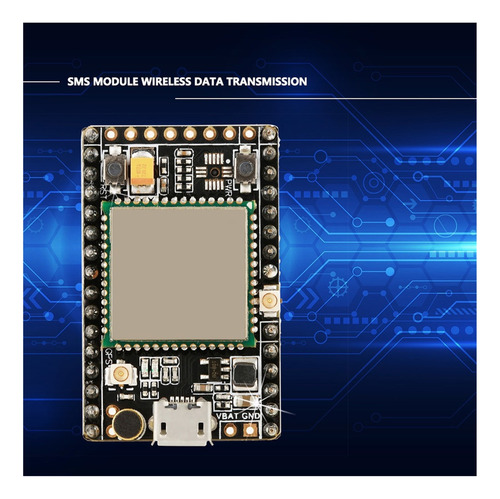

La placa de desarrollo A9G es una placa de desarrollo versátil basada en el módulo A9G GPRS/GPS+GPS/BDS que se puede utilizar for validar las funciones de comunicación

básicas y las funciones periféricas del módulo A9G.

comunicaciones, capacidades de posicionamiento de modo dual GPS/BDS.

La placa de desarrollo A9G contiene una gestión de carga de batería de litio, micrófono, interfaz de altavoz, interfaz de comunicación USB, múltiples teclas de usuario/led, ranura for tarjeta TF, acelerómetro, interfaz I2C2, interfaz ADC. placa de expansión de la cámara de la placa de desarrollo, una cámara externa de 30W/200W. La

placa de expansión de la máquina de monedas de la placa de desarrollo A9G, puede ser una máquina de monedas tradicional externa.

Basado en las características anteriores, A9G se puede utilizar for una variedad de verificación de prototipos periféricos: Utilice GPRS + GPS, así como sensores de aceleración for inmovilizador de vehículos.Intercomunicador de monitoreo remoto con GSM y micrófono/altavoces

Reloj inteligente con pantalla táctil capacitiva de 1.54 con GPRS/GSM + GPS

Uso de GPS GPRS/GSM +, sensor de oxímetro de frecuencia cardíaca, capacitivo de 1,54 pulgadas monitor de pantalla táctil for personas mayores Utilice la placa de extensión de la cámara GPRS+TF + cámara de monitoreo remoto

Esquema de máquina tragamonedas de pago Wechat usando una máquina tragamonedas Uso de funciones a bordo, dispositivo personalizado basado en la programación Lua

Depuración:

Cableado:

Use un cable serie USB a TTL, VUSB a 5V; GND a GND; AT_TX a RX; AT_RX a TX

Use un cable USB for alimentar la placa, GND a GND; AT_TX a RX; AT_RX a TX

Use una batería de litio for alimentar la placa, VBAT a (3.3v-4.2) V; GND a GND; AT_TX a RX; AT_RX a TX (Presione power botón _key for 2S)

Encendido:

1. La placa de desarrollo A9G puede ser alimentada por batería de litio o
USB. El módulo se ejecutará automáticamente después de 1 2S encendido, y el puerto serie emitirá la información automáticamente. No se requiere ninguna operación for todo el proceso, desde el encendido hasta que la placa de desarrollo funcione
normalmente. for restablecer, pulse el botón Rst_Key.
4. El módulo entra en el modo de instrucción AT de forma predeterminada.

Especificaciones

: Tipo: placa de desarrollo A9G

Peso: 22 g.

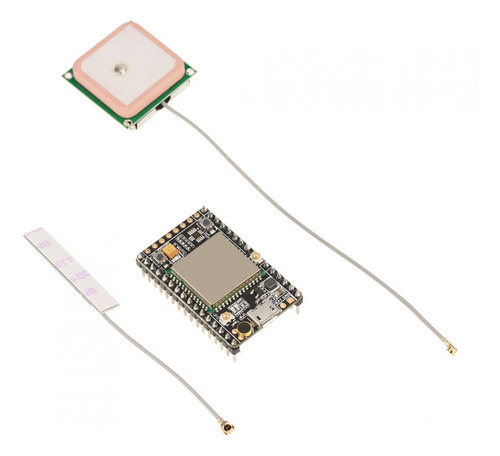

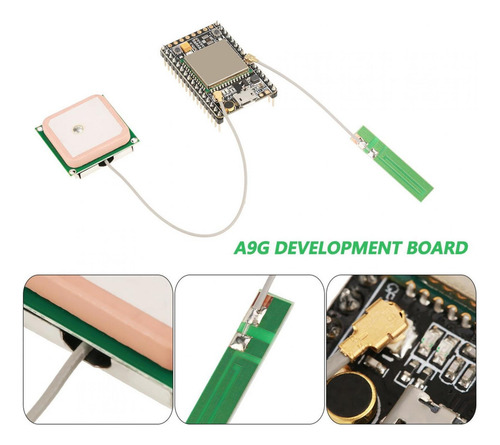

El paquete incluye:

1 placa de desarrollo A9,

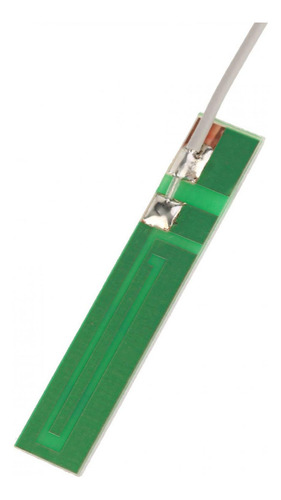

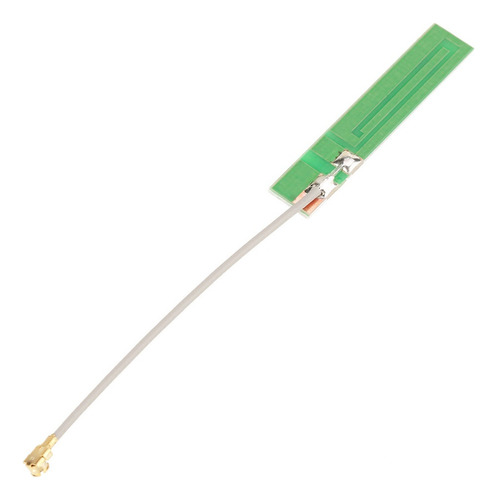

1 antena GSM,

1 GPRS.

Antena**NOTA**
