Entrada Diy De 9-12 Vdc De Frecuencia De Triángulo Sinusoida

Descripción

Característica:
* Puede producir ondas sinusoidales, ondas triangulares y ondas cuadradas.
* La frecuencia se puede ajustar de 1 Hz-1 MHz, se puede ajustar la amplitud de la frecuencia.
* Resolución de cinco precisiones, el ajuste de frecuencia tiene un tono grueso y un tono fino.
* El rango de la fuente de alimentación es amplio y se puede utilizar la batería de la fuente de alimentación externa de 9 a 12 V o 9 V.
Todos los componentes se insertan directamente, la cantidad de componentes es pequeña y la instalación y la depuración son sencillas.

Especificación:
soporte de voltaje: entrada de 9-12 VDC Formas de onda: cuadrada, sinusoidal y triangular
Impedancia: 600 OHM + 10%
Frecuencia: 1 Hz -1 MHz
Onda sinusoidal
Amplitud: 0-3 V a 9 V DC
Distorsión de entrada: menos del 1% (a 1 kHz)
Planitud: +0.05 DB 1 Hz -100 kHz
Onda cuadrada
Amplitud: 8 V (sin carga) a 9 V DC
Tiempo de subida de entrada: menos de 50 ns (a 1 kHz)
Tiempo de caída: menos de 30 ns (a 1 kHz)
Simetría: menos del 5% (AT 1 kHz) (kHz)
Onda triangular
Amplitud: 0-3 V a 9 VDC
Linealidad de entrada: menos del 1% (hasta 100 kHz) 10 mA

Paquete incluido:

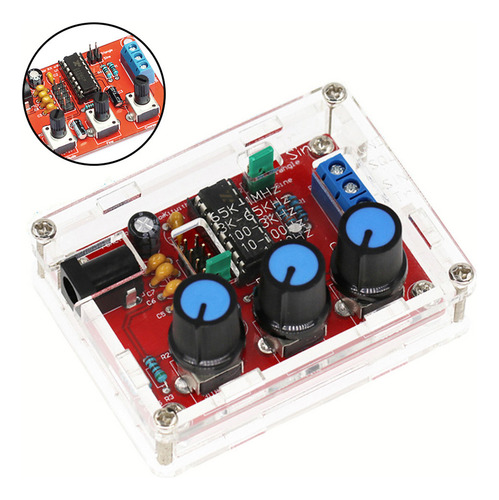

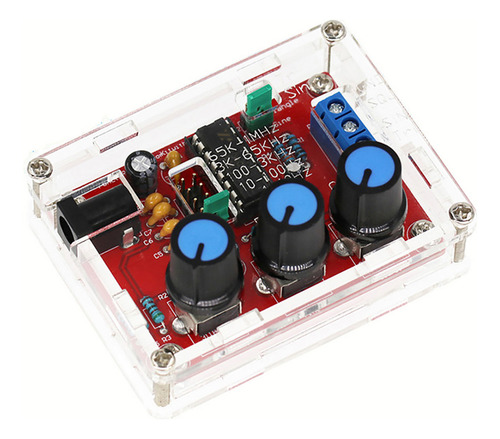

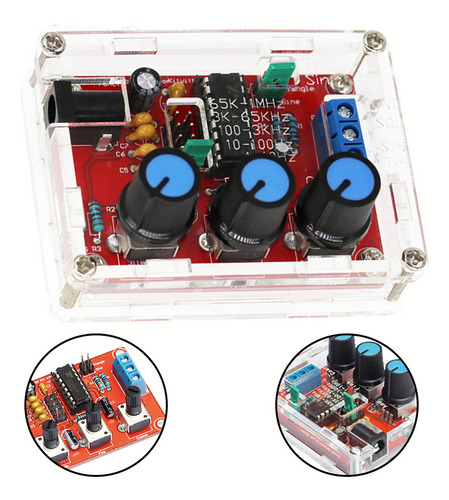

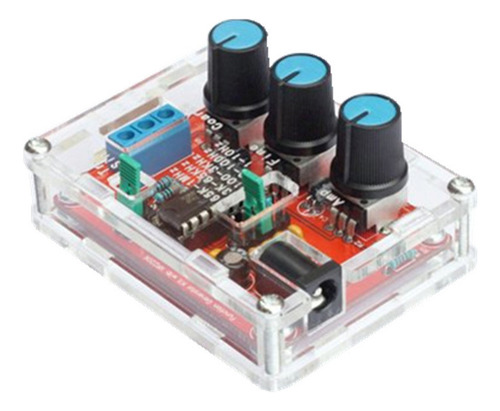

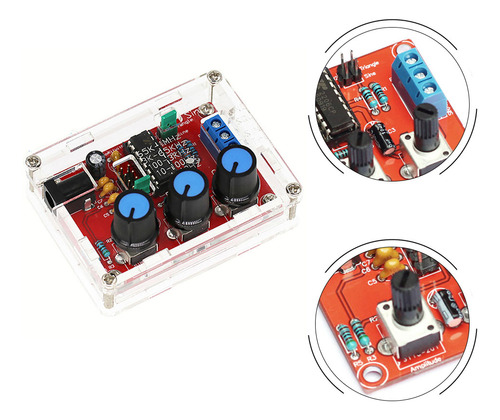

1 generador de señales XR2206 de alta precisión




Nota:
1. El color real del artículo puede ser ligeramente diferente al de las imágenes que se muestran en el sitio web debido a muchos factores, como el brillo del monitor y el brillo de la luz.
2. Por favor, permita una ligera desviación de medición manual en los datos.
