Módulo L298 Puente H Controlador Motor Arduino Pic [ Max ]

Descripción

[ Tienda MaxElectrónica - Potenciamos tus Proyectos ]

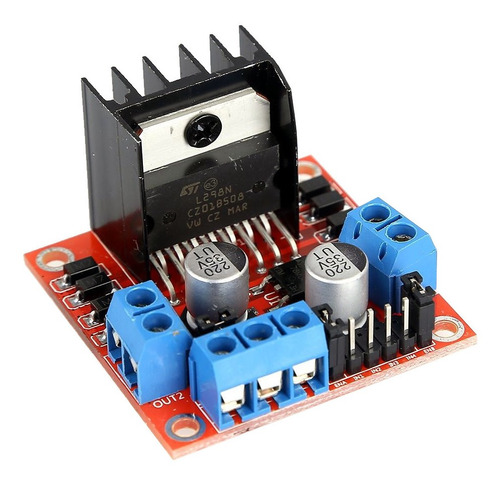

Este módulo basado en el circuito integrado L298N permite controlar hasta dos motores de corriente continua DC o un motor paso a paso bipolar de hasta 2 Amperes.

El módulo cuenta con todos los componentes necesarios para funcionar sin necesidad de elementos adicionales, entre ellos diodos de protección y un regulador LM7805 que suministra 5V a la parte lógica del integrado L298N. Cuenta con jumpers de selección para habilitar cada una de las salidas del módulo (A y B). La salida A está conformada por OUT1 y OUT2 y la salida B por OUT3 y OUT4. Los pines de habilitación son ENA y ENB respectivamente.

Características:

• Doble Puente H
• Circuito Integrado L298N
• Tensión de Funcionamiento Lógica: 5VDC
• Tensión de Operación: 5 – 35V
• Corriente de Control: 0 – 36mA
• Máxima Corriente de Operación: 2 Amp (por motor)
• Temperatura de Operación: -20 to +135 °C
• Máxima Potencia a Disipar: 25W
