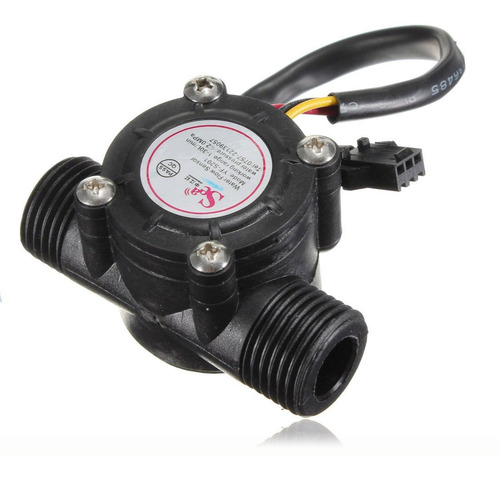

Sensor Flujo Agua Yf-s201 Caudalimetro 30l/m Arduino [ Max ]

Descripción

[ Tienda MaxElectrónica - Potenciamos tus Proyectos ]

El YF-S201 es un sensor de flujo de construcción sólida el cual está constituido por un cuerpo de plástico, un rotor de agua, y un sensor de efecto Hall. El diseño y el funcionamiento de este tipo de sensor es simple. Utiliza un sensor con aspas para medir la cantidad de líquido que se ha movido a través de él. El molino de viento tiene un pequeño imán atado y hay un sensor magnético de efecto Hall en el otro lado del tubo que registra cada vuelta del molino de viento, esto genera impulsos de salida a una
velocidad proporcional a la velocidad de flujo. Al contar los pulsos de la salida del sensor, puede seguir fácilmente el movimiento del fluido: cada pulso es de aproximadamente 2,25 mililitros.

Este sensor es ideal para su uso en sistemas de conservación de agua, tanques de almacenamiento, aplicaciones domésticas de reciclaje de agua, sistemas de riego y mucho más. La salida se puede conectar fácilmente a un microcontrolador para el control de consumo de agua y el cálculo de la cantidad de agua que queda en un tanque etc.

El YF-S201 es adecuado para un tubo estándar de 1/2 y se puede insertar fácilmente en un sistema de tuberías estándar.

Características:

• Modelo: YF-S201
• Tipo de Sensor: Efecto Hall
• Tensión de Alimentación: 5 a 18V DC
• Corriente Máxima: 15mA @ 5V
• Tipo de Salida: 5V TTL
• Flujo de Operación: 1 a 30 Litros/Minuto
• Temperatura de Trabajo: -25 a +80 ºC
• Humedad de Operación: 35%-80% RH
• Precisión: ±10%
• Presión Máxima del Líquido (Agua): 1.75 MPa
• Frecuencia de Salida (Hz) = 7.5 * Tasa de Flujo (L/min)
• Pulsos por Litro: 450
• Largo del Cable: 15cm
• Conexión nominal a tuberías de 1/2"(0.78" diámetro exterior, 1/2" en el núcleo)
• Tamaño: 63 x 36 x 36 mm

Detalles de Conexión:

• Cable Rojo: Vcc
• Cable Negro: GND
• Cable Amarillo: Salida de Pulsos
