Pack 2 Controlador Motor Puente H L293d Arduino Pic [ Max ]

Descripción

[ Tienda MaxElectrónica - Potenciamos tus Proyectos ]

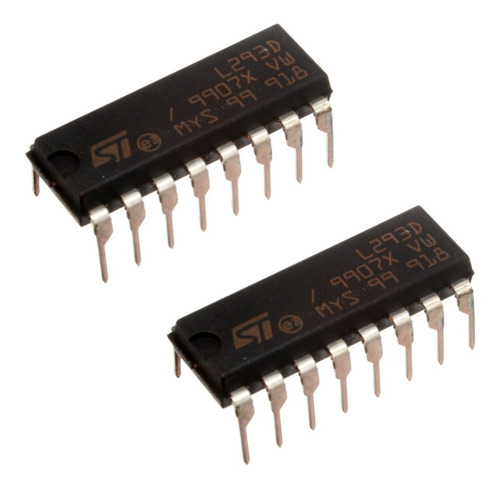

El Circuito Integrado L293D es un controlador de gran utilidad, que permite manejar pequeños motores y actuadores de corriente directa. Este circuito es bastante utilizado en robótica para controlar motores a pasos y de corriente directa.

El L293D incluye en su interior 2 puente H. La corriente máxima que el L293D puede manejar es de 600mA a voltajes desde 4.5 volts a 36 volts.

Todas las entradas del circuito son compatibles con TTL, por lo que pueden manejarse con la mayoría de los microcontroladores y circuitos lógicos del mercado.

La salida de los drivers puede activarse y desactivarse en pares, mediante señales de habilitación. Cuando se presenta un 1 lógico en los pines de habilitación, las señales correspondientes de salida estarán activas y en fase con la señal de entrada. Cuando las entradas de habilitación presentan un estado lógico 0, las salidas se encuentran
en estado de alta impedancia.

Características:

• Alimentación: 4.5 - 36vdc
• Corriente máxima constante: 600mA
• Corriente máxima peak: 1.2A
• Cantidad de salidas: 4 (2 en puente H)
• Encapsulado: DIL16
• Temperatura de operación: 0º - 70º Centígrados
