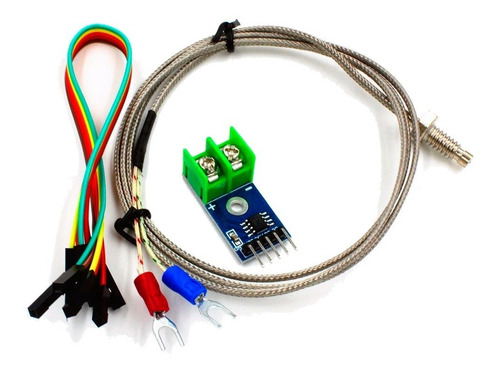

Conversor Max6675 Con Termocupla K 0-800° Arduino [ Max ]

Descripción

[ Tienda MaxElectrónica - Potenciamos tus Proyectos ]

El circuito integrado MAX6675 de Maxim/Dallas Semiconductor es un convertidor analógico – digital para termocuplas tipo K. Permite obtener la temperatura de una termocupla análoga, pero en formato digital.

Dentro de este módulo se encuentra toda la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por la termocupla, lo que hace muy sencilla la tarea de conectar un sensor de temperatura a un microcontrolador.

Características de la Termocupla:

• Termocupla Tipo K de tornillo, permite medir directamente todo tipo de proceso de producción desde 0 ~ 800°C de un líquido, vapor, gas o la superficie de un sólido.
• Rosca M6
• Longitud de cable: 0.5 metro
• Rango de Temperatura: 0 - 800°C
• Longitud del sensor: 25mm

Características del ADC de MAX6675:

• Alimentación: 3.3 a 5 Volts
• Consumo máximo: 1.5 mA
• Interfaz compatible con SPI sólo de lectura
• Resolución: 12 bits
• Medición hasta 1024 °C (con la termocupla adecuada)
• Frecuencia de reloj SPI máxima Fscl 4.3 Mhz
• Tiempo de conversión: 0.17 s (máximo 0.22 segundos)
