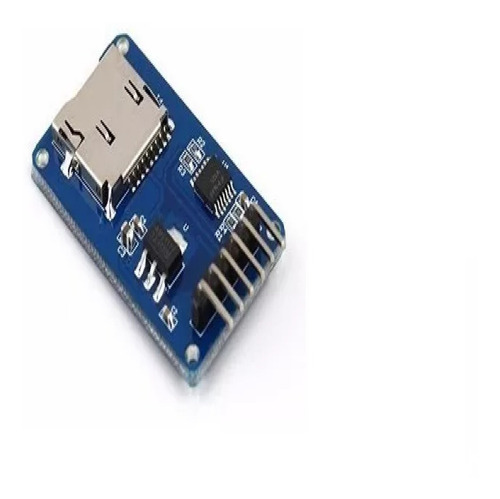

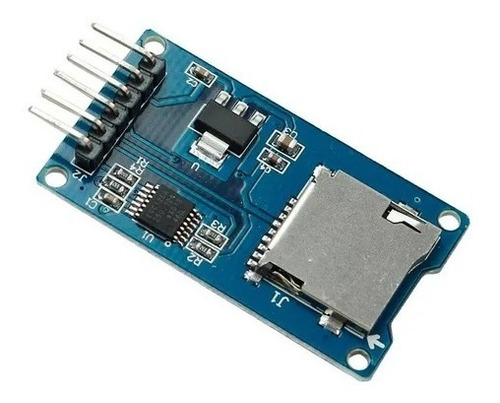

Modulo Lector Micro Sd Para Arduino Pic Avr Arm

Descripción

Características:
Tarjeta Micro SD, tarjeta Micro SDHC (tarjeta de alta velocidad)
La placa de circuito de conversión de nivel que puede interactuar el nivel es 5 V o 3.3 V
Interfaz de comunicación es una interfaz estándar SPI
Interfaz de control: un total de seis pines (GND, VCC, MISO, MOSI, SCK, CS), GND a tierra,
VCC es la fuente de alimentación, MISO, MOSI, SCK es el bus SPI, CS es el chip señal de selección pin;
3.3 V circuito regulador: salida del regulador LDO 3.3 V como chip convertidor de nivel, alimentación de la tarjeta Micro SD;
Circuito de conversión de nivel: tarjeta micro SD en la dirección de señales en 3.3 V, Tarjeta microSD hacia la dirección de la interfaz de control MISO señal también se convierte en 3.3 V, sistema microcontrolador AVR general puede leer la señal;
Conector de tarjeta Micro SD: si desde la cubierta de la bomba para una fácil inserción y extracción tarjeta.
Agujeros de posicionamiento: 4 M2 tornillos de posicionamiento diámetro del agujero de 2.2mm, fácil de instalar posicionamiento, para lograr la combinación entre módulos;

Especificaciones:
Fuente de alimentación: 4.5 V-5.5 V, 3.3 V circuito regulador de voltaje
Agujeros de posicionamiento: 4 M2 tornillos de posicionamiento diámetro del agujero de 2.2mm
Interfaz de control: GND, VCC, MISO, MOSI, SCK, CS
Tamaño: 45x28mm
Peso neto: 6g
