Driver Motor Paso A Paso - Tb6600 - 5a / 48v - Router - Cnc

Descripción

Driver Motor Paso a Paso - TB6600 - 5A/48V - Router - CNC
* * *

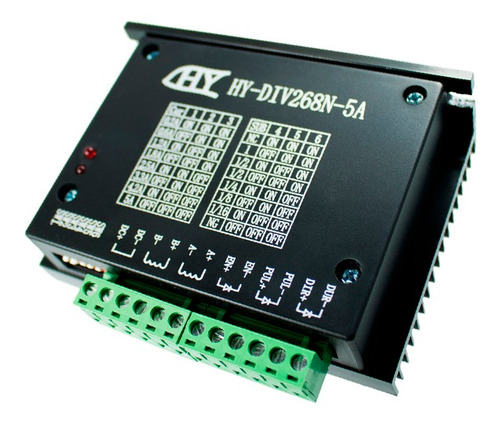

Este driver de referencia HY-DIV268N-5A basado en el chip TB6600 es un módulo
controlador de motor paso a paso de tipo bipolar que permite varios modos
micro-paso. Compatible con motores de 2 y 4 fases de 12V a 48V de tensión, la
corriente de excitación máxima es de 5 A.
Ampliamente utilizado en las máquinas de grabado, máquinas CNC, maquinaria de
embalaje y otros equipos. Motores NEMA17, NEMA23, NEMA24 y NEMA34 funcionan a
la perfección con este controlador.
Características:
– Modo seleccionable de micro paso (1/1, 1/2, 1/4, 1/8, 1/16 paso).
– Control de corriente (en 8 pasos de 0,2 A a 5 A).
– Voltaje de entrada DC: 8 ~ 50V (Voltaje operativo: 12V – 42V)
– Corriente de entrada de 1 a 5 A
– Corriente de salida:
IOUT= 5.0 A (Valor nominal máximo absolutos, pico, de 100 ms)
IOUT= 4.5 A (rango de operación, valor máximo)
– Temperatura de funcionamiento: -10 to 45 ¿
– Temperatura de almacenamiento: -40 ¿ to 70 ¿
– Peso: 200 gramos
– Entradas aisladas ópticamente
– Protección contra sobre voltaje, bajo voltaje, sobrecorriente y
cortocircuitos.
– Alta velocidad de partida y torque.
– Carcasa de plástico negro resistente y disipador de calor de aluminio negro.

1.- Terminal 1 DC+ In
2.- Terminal 2 DC- In
3.- Terminal 3 Stepper Motor B- Out
4.- Terminal 4 Stepper Motor B+ Out
5.- Terminal 5 Stepper Motor A- Out
6.- Terminal 6 Stepper Motor A+ Out
7.- Terminal 7 Enable Signal DC+ in
8.- Terminal 8 Enable Signal DC- in
9.- Terminal 9 Pulse (Step) Signal DC+ in
10.- Terminal 10 Pulse (step) Signal DC- in
11.- Terminal 11 Direction Signal DC+ in
12.- Terminal 12 Direction Signal DC- in
13.- Dip Switch Block for current and resolutionSW1 Current Setting


La siguiente tabla muestra dos conjuntos de información, el primer conjunto es
la configuración del interruptor de control de corriente (amperaje), y, el
segundo controla la subdivisión de los pasos (resolución).
Notas
– El driver HY-DIV268N-5A no es adecuado para requerimientos de par de
retención altos (estáticos). Este controlador tiene una alta transmisión de
corriente y puede proporcionar un alto par de torque al motor solo cuando está
en movimiento, pero cuando el motor se detiene el par de retención será de
alrededor de 1/10 de la configuración de corriente seleccionada.
– Si el motor paso a paso vibra pero no gira en cualquier dirección asegúrese
de que las conexiones de motor para bobinados A y B no se intercambian.
– Si el motor paso a paso no gira o se bloquea asegúrese de que la polaridad
de la señal de habilitacion (Enable) es correcta.
– Si el motor paso a paso no gira o se bloquea asegurarse de que la
alimentación de la unidad es correcta.
– Si el motor paso a paso no gira o se bloquea asegurarse de que los 3
interruptores SUB no estén todos en ON o todos en OFF.
* * *
