Modulo DImmer Digital V2 para Cargas de 220VAC
Descripción
Módulo Dimmer Digital AC versión 2, es ideal para aplicaciones de control de voltaje y potencia AC a través de microcontroladores o placas Arduinos. El Módulo contiene un Triac BT136 de 4A/800VAC, junto con un circuito detector de cruce por cero optoaislado , un circuito de disparo también optoaislado y una red snubber para cargas inductivas.
Datos Tecnicos:
Almetacion de bajo voltaje : 5 VCC
Alimentación de alto voltaje : 220VAC
Potencia : 400W (se pueden reforzar las pistas para manejar mas potencia)
Tamaño : 40x44 mm

Area de aplicaciones.
- Control de luminosidad y efectos de lamparas incandescentes
- Control de velocidad de de ventiladores
- Control de velocidad de motores AC Universal/Serial

Advertencia:
Tomar las precauciones de seguridad en atención a que hay un alto riesgo de accidente al operar voltajes altos.

Conexiones:
Conecte alimentacion al conector J1-1 (5 VCC)
Conecte alimentacion al conector J1-2 (5 GND)

J2-1 es salida que indica los cruces por cero (CCERO), pin 2 para el Arduino UNO
J2-2 es entrada para disparar el TRIAC (DISPARO), pin 3 para el Arduino UNO o el que desee.

Conecte el suministro eléctrico al conector azul J4-1 ( IN VAC).
Conecte el suministro eléctrico al conector azul J4-2 ( IN VAC).

Conecte la carga a controlar al conector azul J5-1 (CARGA)
Conecte la carga a controlar al conector azul J5-2 (CARGA)

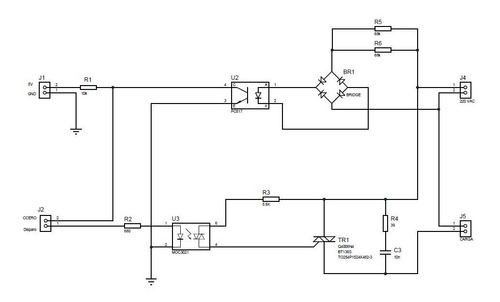

Se adjunta diagrama esquematico
Hay código fuente para Arduino
