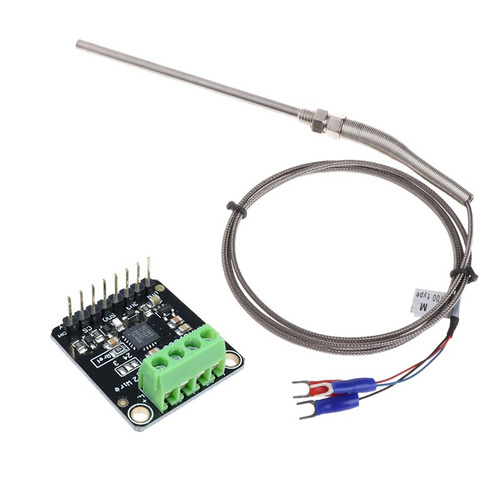

Pack Módulo Conversor Adc Max31865 Y Sonda Pt100 [ Max ]

Descripción

[ Tienda MaxElectrónica - Potenciamos tus Proyectos ]

MÓDULO MAX31865

El módulo MAX31865 permite conectar sensores tipo PT100/PT1000 de 2, 3 o 4 hilos. Mediante el conversor delta-sigma integrado, este producto convierte la señal analógica de la sonda a digital, con una excelente resolución de 15bits, generando así una resolución nominal de 0.03125ºC.

El tipo de sensor a usar se define con la resistencia Rref, por defecto viene con una resistencia de valor 430ohm para sensores PT100, si se quiere usar sensores PT1000 se tiene que cambiar por una resistencia de 4.3KOhm.

El módulo viene por defecto para ser usado por sensores de 4 cables. Para usar sensores de 3 cables se debe soldar para unir el jumper etiquetado como "2/3 Wire", y cortar para que queden separados los dos pads izquierdos del jumper "24 3". Para usar sensores de 2 cables se debe soldar y unir los dos jumpers etiquetados como "2/3 Wire" y "2 Wire". Debe recordar que en la configuración de 2 cables el sensor no tiene compensación por resistencia del cable, por lo que debe tomar en cuenta calibrar los valores obtenidos.

El protocolo de comunicación para este sensor es SPI, por lo que puede trabajar fácilmente con Microcontroladores como Arduino, PIC o Microcomputadores como Raspberry.

Características:

• Tensión de Operación: 3 – 5 VDC
• Resolución: 15 bits (0.03125ºC)
• Precisión: 0.5ºC
• Tiempo de Conversión: 21ms (valor máximo)
• Modo de Salida: Protocolo SPI
• Posee agujeros para montaje
• Dimensiones: 28 x 25.3 x 3mm


SONDA PT100

La Termocupla Sonda PT100 es un sensor de temperatura analógico RTD (dispositivo termo-resistivo). Este sensor consta de un alambre de platino que a 0°C tiene 100 ohms y que al aumentar la temperatura aumenta su resistencia eléctrica.

El incremento de la resistencia no es lineal, pero si creciente y característico del platino, por lo que es posible obtener mediciones mediante controladores o tarjetas de adquisición (MAX31865)

Puede ser usado para medir temperatura de hasta 400ºC.

Características:

• Sensor de Temperatura PT100
• Tipo de Tolerancia: Clase A
• Rango de Lectura: -50 a 400°C
• Largo de Termocupla: 100mm
• Diámetro de Termocupla: 8mm
• Longitud de Cable: 1 Metro
• Tres Cables de Conexión
