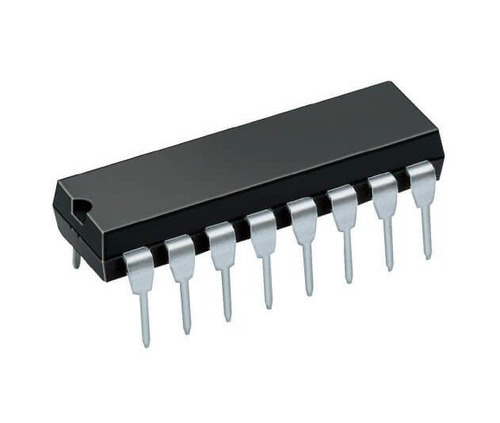

7442 74ls42 Decodificador Bcd A Decimal De 4 A 10 Lineas

Descripción

Este circuito integrado es un codificador BCD a decimal, codifica 4 lineas BCD a 10 lineas en sistema decimal. La aplicación de este circuito combinacional es hacer una traducción de código. En las entradas A,B,C,D introducimos un código binario que es representado por las salidas 0,1,2,3,4,5,6,7,8,9 con un nivel bajo en la salida que le corresponda. Si el código introducido no está en el rango decimal todas las salidas estarán a nivel alto, no habrá ninguna activa a nivel bajo.

El Circuito Integrado TTL 74LS42, decodificador BCD a decimal de 4 a 10 líneas. Decodificador con ocho inversores y diez compuertas NAND de 4 entradas. Los inversores están conectados en parejas para hacer que los datos de entrada BCD disponible para la decodificación de las puertas NAND. decodificación completa de la lógica de entrada válida garantiza que todas las salidas permanecen fuera para todas las condiciones de entrada no válidos. Se disponen de entradas y salidas que son compatibles para su uso con la mayoría de otros circuitos lógicos de bajo nivel TTL y saturados. márgenes de ruido DC son típicamente 1V.

* Alto para condiciones de entrada no válidas
* Entradas con diodos
* Entradas con diodo-clamp
* Aplicaciones: Redes y comunicación

Especificaciones

*Familia: LS
* Tipo lógica del circuito: BCD a Decimal
* Número de salidas: 10
* Tensión de alimentación mínima: 4.75 V
* Tensión de alimentación máxima: 5.25 V
* Temperatura de operación mínima: 0°C
* Temperatura de operación máxima: 70°C
* Encapsulado: DIP
* 16 pines

Garantía del vendedor: 90 días
