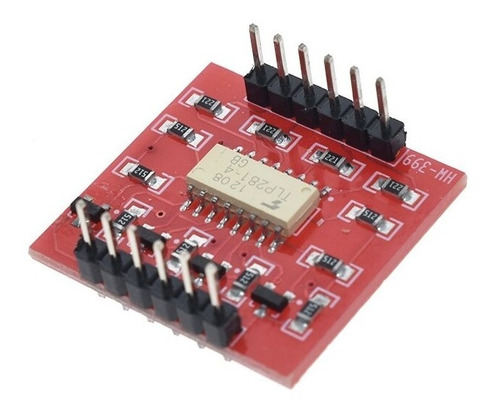

Módulo Tlp281 Optoacoplador 4 Canales Arduino

Descripción

Este módulo es ideal para conectar sistemas digitales (como un microcontrolador de 5V) a sistemas de alto voltaje con alto ruido. Este módulo aísla eléctricamente el controlador del sistema de alta potencia mediante el uso de un circuito integrado optoacoplador.

Contiene internamente cuatro fotodiodos integrados, lo cual permite que el lado de bajo voltaje pueda controlar el lado de alto voltaje.

Es frecuentemente usado para controlar servomotores u otros motores que utilizan altos voltajes con tan solo 3.3 o 5V (TTL). Crea una barrera anti ruido entre dispositivos. Utiliza el CI TLP281 y transistores discretos para corregir la lógica.

Viene con transistores en las salidas que corrigen la inversión de los niveles lógicos causados por los LEDs integrados.

Caracteristicas

Utiliza bajo voltaje para controlar altos voltajes
Utiliza voltajes que manejan cualquier microcontrolador. Asimismo soporta hasta un máximo de 24V de entrada
La corriente de salida es igual al HVcc/5.1K
Máxima absorción de corriente de 500mA
HVcc es el pin de alimentación de la etapa de alto voltaje
HGND es tierra la etapa de alto voltaje
Tamaño de PCB: 25x24mm
