Circuito Regulador De Voltaje Step Down Dc-dc Lm2596

Descripción

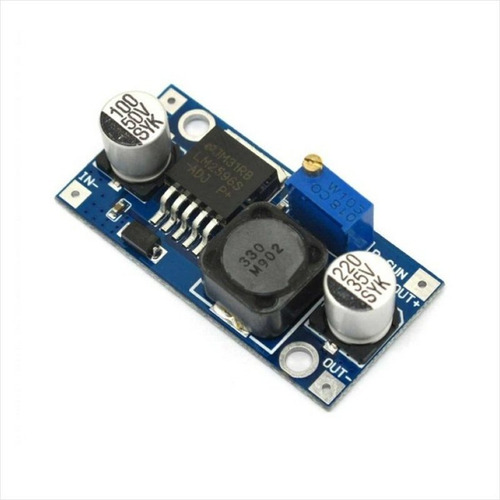

Convertidor DC-DC Step Down LM2596, Ajustable 100%

Convertidor DC-DC Step Down está basado en LM2596. Es capaz de entregar una corriente de salida de hasta 3A. Maneja una carga con excelente regulación y bajo ripple.
El voltaje de salida es ajustable mediante una resistencia variable (potenciometro), el convertidor reduce el mínimo el uso de componentes, logrando una fuente de poder variable de pequeño tamaño, para multiples usos.

El Circuito LM2596 es una fuente de alimentación conmutada integrada, logrando así una excelente eficiencia, en comparación con los viejos reguladores lineales de tres terminales (ejemplo LM317).

Características:
Voltaje de entrada: 4.5V-40Vdc
Voltaje de salida (ajustable): 1.25V-35Vdc
Corriente de entrada: 5A, Máx
Corriente de salida: 3A, Máx
Potencia de salida: 25W Max
Diferencia de Voltaje IN-Out : 2V (mínimo)
Corriente sin carga: 15mA
Ripple de salida: 0.07mV
Dirección de ajuste del potenciómetro:
Horario (aumento)
Anti-Horario (disminucion)
Frecuencia de conmutación: 150KHz
Tasa de regulación de voltaje: 0.5%
Salida Protección de cortocircuito: Si
Peso: 23g

1 x Convertidor DC-DC Step Down LM2596, Ajustable
