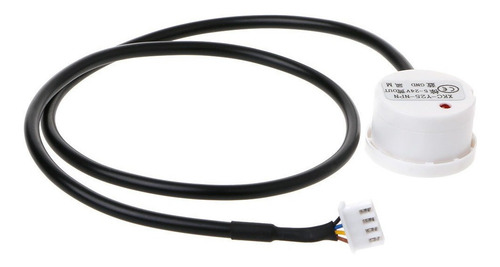

Sensor Capacitivo Nivel Líquido Sin Contacto Xkc-y25 [ Max ]

Descripción

[ Tienda MaxElectrónica - Potenciamos tus Proyectos ]

Este Sensor de Nivel Modelo XKC-Y25-V es un sensor de proximidad no invasivo de tipo capacitivo, el cual está diseñado para detectar la presencia o ausencia del líquido al nivel que está instalado. No necesita estar en contacto con el líquido ya que puede medir su presencia desde afuera del estanque (contenedor no metálico), siendo especialmente útil cuando no es posible detectar nivel directamente.

El sensor opera de la siguiente manera: Cuando el líquido pasa al nivel del sensor, se genera una variación de capacitancia, la cual es detectada por el sensor capacitivo y procesado como presencia de líquido, cambiando el estado de la salida del sensor.

Se puede ajustar la sensibilidad retirando la tapa trasera y ajustando el potenciómetro con un destornillador, girar en sentido horario para disminuir la sensibilidad y en sentido antihorario para aumentar la sensibilidad.

El sensor posee 4 conexiones, de las cuales 2 de ellas son para alimentación de 5 a 24VDC (cable café positivo, cable azul negativo o GND). La tercera conexión es la salida (cable amarillo), la cual puede ser salida en Alto o Bajo según se establece en el pin MODE. La cuarta y última conexión es el pin MODE, el cual se conecta a VCC o GND según si desea que la salida sea en Alto o en Bajo respectivamente.

Características:

• Tensión de Alimentación: 5 a 24 VDC
• Corriente de Consumo: 5 mA
• Tensión de Salida en Alto: VCC
• Tensión de Salida en Bajo: 0 V
• Corriente de Salida Máxima: 50 mA
• Tiempo de Respuesta: 500 ms
• Temperatura de Funcionamiento: 0 a 105 °C
• Distancia de Sensado Máxima: 13 mm
• Dimensiones: 28 x 28 x 17 mm
• Largo de Cable: 50cm
• Conector de Conexión: XH 2.54-4P
