Osciloscopio Hantek 6022bl Digital 2 Canales Usb Automotriz

Descripción

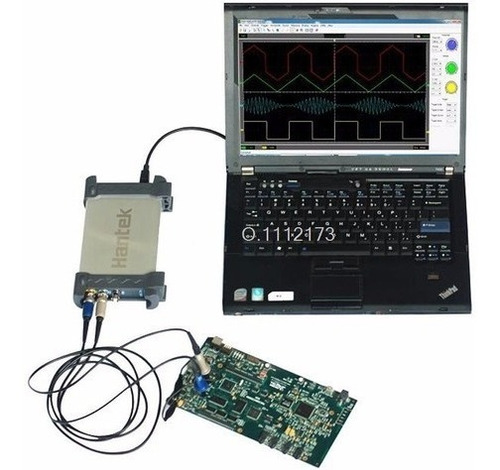

Osciloscopio Digital Hantek 6022bl Pc Portátil Usb 2 Canales
20 MHz de ancho de Banda; 48MSa/s frecuencia de Muestreo; 16 Canales Analizador Lógico; excelente diseño industrial de la misma carcasa de aluminio anodizado como el ipad, que no sólo es hermoso y de buen gusto, pero también mejoran en gran medida la dureza de la superficie de la aleación de aluminio, y tiene buena resistencia al calor y fuerte resistencia al desgaste. estándar USBXI (TM) de la interfaz, inserta fácilmente en USBXI (TM) de viviendas para compensar un instrumento de combinación.

-Características
excelente diseño industrial de la misma carcasa de aluminio anodizado como el ipad, que no sólo es hermoso y de buen gusto, pero también mejoran en gran medida la dureza de la superficie de la aleación de aluminio, y tiene buena resistencia al calor y fuerte resistencia al desgaste.
interfaz estándar USBXITM, inserta fácilmente en la vivienda USBXITM para componer un cuadro de instrumentos.
interfaz USB $ NUMBER, ninguna fuente de energía externa requerida, fácil de usar.
sea conveniente para el ordenador portátil, mantenimiento de líneas de productos, puede utilizar fácilmente en los negocios.
dimensiones (mm): 205 (L) x120 (W) x35 (H), puede transportar fácilmente.
de alto rendimiento, 48 MS/s muestreo en tiempo real, 20 MHz de ancho de banda.
16 Canales de Logic Analyzer, 10 MHz de ancho de Banda;
-Sistema operativo: Windows8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.
23 funciones de medición, PASA/FALLA Descubre, ser adecuadas para la aplicación técnica.
promedio de forma de onda, persistencia, intensidad, invertir, por otra parte, resta, multiplicación, división, GRÁFICO XY.
guardar forma de onda en el siguiente: archivo de texto, jpg/bmp archivo gráfico, MS excel file/palabra.
FFT
una computadora puede conectar muchos DSO, amplía el canal fácilmente.
Labview \ VB \ VC Segundo Diseño.

-Modelo Hantek 6022BL
Características del Osciloscopio
de ancho de banda 20 MHz
Canal 2 (Digital) + 16 (Lógica)
frecuencia de Muestreo 48MSa/s
Profundidad de la memoria 1 M
Tiempo de subida 17.5ns
Base de tiempo Precisión
± $ number ppm
Gama de Base de tiempo 4ns/div-1h/div (Paso by1-2-4)
Impendence de entrada 1 M Î © $ number pf
Sensibilidad de entrada 20mV/div ~ 5 V/div
Resolución Vertical 8Bit
Vertical Rango de Posiciones
20 mV ~ 5 V/div @ sonda x1; 200 mV ~ 50 V/div @ x10 sonda;
2 V ~ 500 V/div @ x100 sonda; 20V ~ $ number KV/div @ x1000 sonda
DC Exactitud ± 3%
ancho de banda Limitado 20 MHz
Tipo de disparo
borde, alternativa
Fuente de disparo
CH1, CH2
matemáticas
" +,-, x, ÷, FFT, Invert
Cursor de Medición
cruz, rastro, Horizontal, Vertical
Medición automática
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, vmed, Vrms, Vcrms, Preshoot, el exceso, frecuencia, período, Tiempo de subida, Tiempo de bajada, Ancho de pulso positivo, Anchura negativa, Ciclo de trabajo
Características Del Analizador de lógica
canal 16
Max. Impedancia
1 M Î © C = 7.5pF)
Max. Voltaje 0 V ~ 5.5 V
Max. Muestra 48 M
de ancho de banda 10 MHz
Entrada Compatible TTL, LVTTL, CMOS
Profundidad de la memoria 1 M/CH
Características generales
poder
Puerto USB
Dimensiones 200mm x 100mm x 35mm
peso 0.3 KG
Sonda estándar 2 x PP80

Garantía del vendedor: 6 meses
