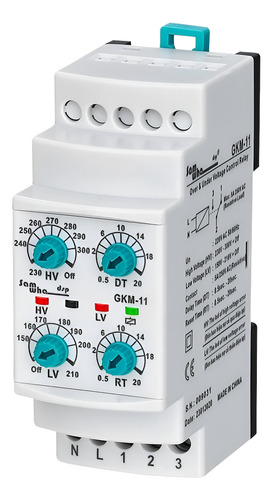

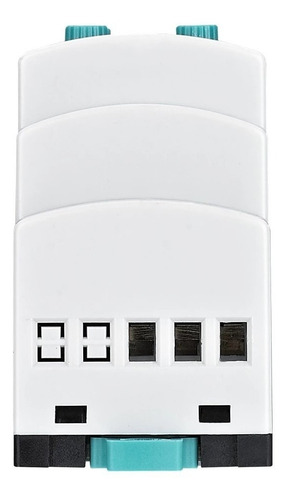

Relé Protección Sobretensión Y Bajo Voltaje Gkm-11 (220vac)

Descripción

General
Los relés de control de voltaje están diseñados para proteger los dispositivos con valores de voltaje de funcionamiento sensibles de los fallos que pueden deberse a la tensión eléctrica.

Uso y principio de funcionamiento

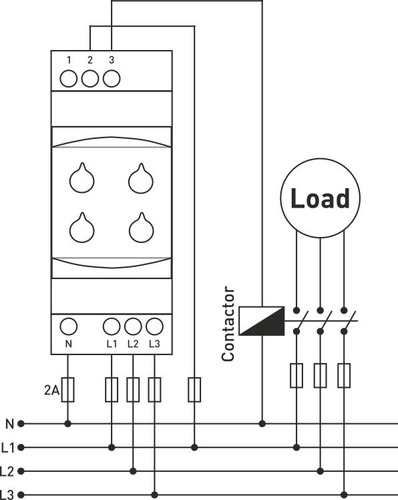

Haga las conexiones del dispositivo de acuerdo con el esquema de conexión. Configure los ajustes necesarios del dispositivo de acuerdo con los valores de voltaje de funcionamiento de la carga te. Cuando el dispositivo está energizado, si los valores de voltaje son normales de acuerdo con los valores establecidos, el relé se activa y el relé LED se enciende. Cuando los valores de voltaje salen de los valores establecidos, el LED de falla relacionado está encendido, espera hasta que el tiempo de retardo (DT), después de que haya pasado el tiempo, el relé se desactiva y el relé LED se apaga. Cuando las tensiones vuelven a sus valores normales, el dispositivo espera hasta que el tiempo de reinicio (RT), después de que haya pasado el tiempo, el relé se activa y el relé LED se enciende.

Deshabilitar para la protección

La función de protección de alto voltaje se desactiva cuando la perilla de control HV está apagada.

La función de protección de bajo voltaje se desactiva cuando la perilla de control LV está apagada.

La etapa fuera está limitada a 140V. Si el voltaje cae por debajo de 140V mientras está en esta etapa, el relé se desactiva y el Led LV parpadea.

Estado De relé activado/desactivado

El relé se activa: cortocircuito 2 (COM) y 3 (NC), 1 (NC) y 2 (circuito abierto COM.
El relé está desactivado: 2 (COM) y 1 (NC) cortocircuito, 3 (NC) y 2 (COM) circuito abierto.

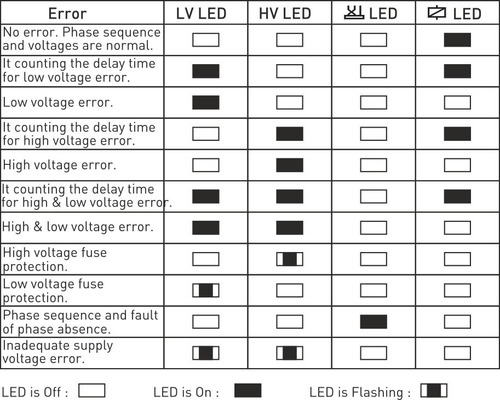

Ajustes necesarios y notificaciones de errores

Perilla de Control HV: valor de configuración de alto voltaje, cuando el voltaje aumenta por encima de este valor, el LED HV está encendido.

Perilla de Control LV: valor de configuración de bajo voltaje, cuando el voltaje cae por debajo de este valor, el LED LV está encendido.

Botón de Control OT: tiempo de retardo, es el tiempo de espera antes de introducir el ailure.

Perilla de Control RT: Tiempo de reinicio, es el tiempo de esperar a que el relé se tire cuando las tensiones vuelven a norma.




Funciones de protección

Protección de alto voltaje-para entrar en el estado de error: Si el voltaje, va por encima del valor establecido de alto voltaje, el LED HV está encendido, el dispositivo espera hasta el tiempo de retardo establecido (DT), una vez transcurrido el tiempo, el relé se desactiva y el LED del relé se apaga.

Protección de alto voltaje: al salir del estado de error: cuando el voltaje es inferior a 5 voltios del valor establecido de alto voltaje, el dispositivo espera el temporizador de reinicio (RT). Después de que pase el tiempo, el LED HV está apagado, el relé se activa y el LED del relé se enciende.

Protección de bajo voltaje-para entrar en el estado de error: Si el voltaje, va por debajo del valor establecido de bajo voltaje, el LED LV está encendido, el dispositivo espera hasta el tiempo de retardo establecido (DT), una vez transcurrido el tiempo, el relé se desactiva y el LED del relé se apaga.

Protección de bajo voltaje: al salir del estado de error: cuando el voltaje es superior a 5 voltios del valor establecido de alto voltaje, el dispositivo espera el tiempo de reinicio (RT). Después de que pase el tiempo, el LED LV está apagado, el relé se activa y el LED del relé se enciende.

Mantenimiento

Apague el dispositivo y suelte de las conexiones. Limpie el maletero del dispositivo con un hisopo. No utilice ningún conductor o químico
Podría dañar el dispositivo. Asegúrese de que El dispositivo funciona después de la limpieza

Advertencias

Utiliza el dispositivo de acuerdo con el manual.
No utilice el dispositivo en húmedo.
Incluye un interruptor y un disyuntor en el montaje.
Coloque el interruptor y el interruptor cerca del dispositivo, el operador puede alcanzar fácilmente.
Marque el interruptor y el disyuntor como conexión de liberación para el dispositivo.

Especificaciones

Voltaje de funcionamiento (Un).... : 220V AC
Frecuencia de funcionamiento ....... : 50/60Hz.
Potencia de funcionamiento ............... : <6VA
Temperatura de funcionamiento. : -20 °C ..... + 55 °C
Conjunto de alto voltaje (U>)......... : 230V - 300V + apagado
Conjunto de bajo voltaje (U<).......... : 150V - 210V + apagado
Tiempo de retardo ....................... : 0,5 seg-20 seg.
Tiempo de relé ....................... : 0,5 seg-20 seg.
Pantalla ..................... : 3x LEDs
Tipo de conexión ..... : Conexión de Terminal
Contacto .................:5A/250V AC (carga resistiva).
Diámetro del Cable ................. : 2,5mm ²
Peso ................................ : Máximo 100gr.

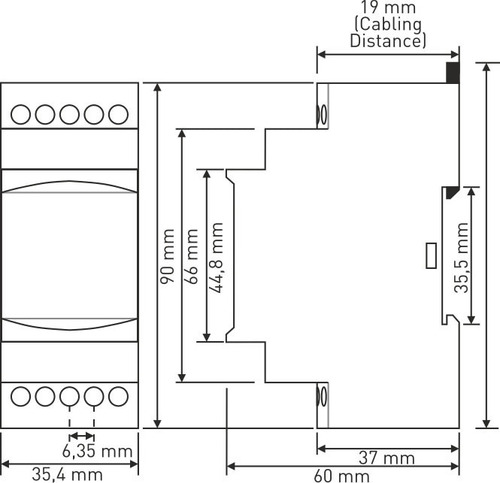

Montaje ........................... : Ensamblado Vertical en
El panel o ensamblado en el riel din
Altitud operativa ......... : <2000 metros
