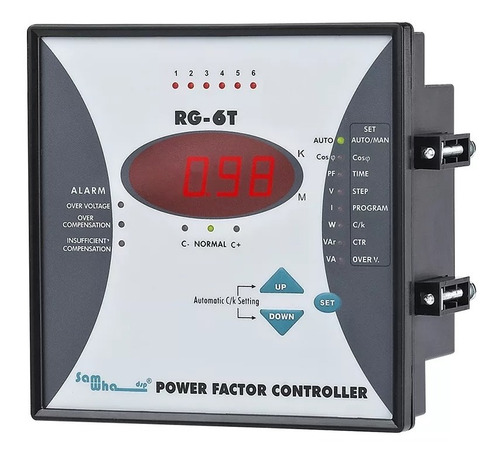

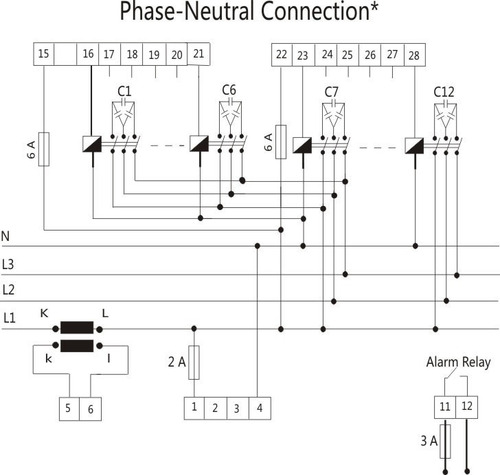

Controlador De Factor De Potencia Rg-8t, 8 Pasos (vimavech)

Descripción

1. Introducción

1,1 sobre el Manual de usuario
Este Manual de usuario está diseñado para ayudarte a una instalación rápida del RG-T. Antes de la instalación y el funcionamiento, lea atentamente esta sección.

1,2 precauciones para un uso e instalación seguros
-Si no se siguen esas instrucciones, se producirá un error
Muerte o lesión grave.
-Desconecte toda la energía antes de trabajar en
Equipo.
-Cuando el dispositivo esté conectado a la red, haga
No retire el panel trasero.
-NO INTENTE limpiar el dispositivo con disolvente o el
Me gusta. Solo limpie el dispositivo con un paño seco.
-Verifique las conexiones correctas del terminal al cablear.
-El equipo eléctrico debe ser atendido solo por
Tu vendedor de componentes.
-Solo para el montaje del panel del estante.
-Se debe utilizar un fusible tipo F y su límite de corriente
El valor debe ser de 6A.
-Ninguna responsabilidad está asegurada por ENTES A.S o cualquier
De sus afiliados por las consecuencias que surjan
Fuera del uso de este material.

2. GENERAL

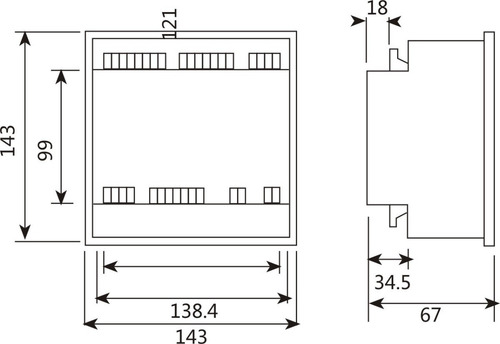

Los controladores de Factor de potencia se utilizan para medir y controlar las unidades de control del factor de potencia para la compensación de potencia reactiva central. El Factor de potencia medido en RG-T se compara con los valores de punto establecidos y para proporcionar la compensación necesaria, el controlador de Factor de potencia enciende y apaga automáticamente los bancos de condensadores. RG-T es un relé de microcontrolador, diseñado para la aplicación anterior en una caja de 144x144 para montaje empotrado con conectores de enchufe trasero. Además de mostrar el Cos del sistema en modo de funcionamiento automático, RG-T muestra los valores RMS de voltaje (V) y corriente (I), potencia activa (W), potencia reactiva (VAr). Y potencia visible (VA) De fase de medición.

3. Especificaciones del PANEL frontal

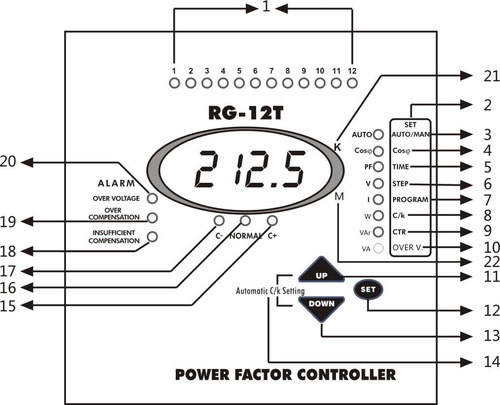

En el panel frontal de RG-T, hay luces de advertencia, pantalla y 3 botones para la configuración.

3,1 botones y luces
1. 1,2,.........,12: muestra el estado de cada paso del condensador.

2. Configurar Menú: muestra las opciones de menú que se corresponden con las luces.

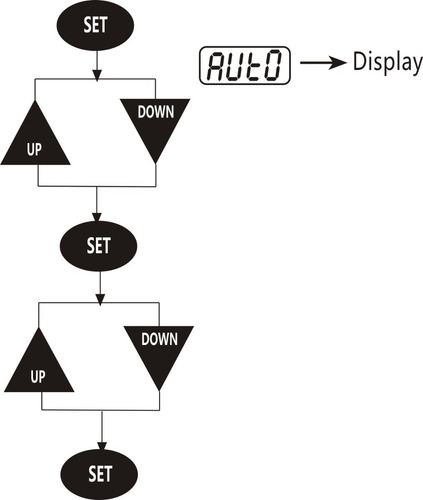

3. Luz AUTO/MAN: Si esta luz está encendida continuamente, RG-T está en modo automático. Si parpadea, RG-T está en modo Manual. Al pulsar el botón SET 3 segundos, se introduce en el menú y cambia el modo de funcionamiento. (Consulte: 5,1)

4. Luz Cos: pulsando el botón SET 3 segundos; El ajuste de Cos se puede hacer seleccionando esta luz. (Consulte: 5,3).

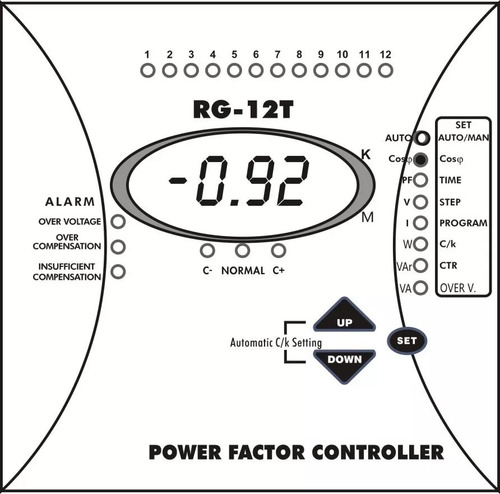

En modo automático, cuando se selecciona la luz Cos pulsando los botones arriba y abajo, se muestra el estado Cos e ind/cap del sistema. (consulte: 5,10).

5. Luz de hora/PF: pulsando el botón SET 3 segundos; Ingresa al menú y el ajuste de tiempo de paso se realiza seleccionando esta luz. (Consulte: 5,4)
En modo automático, cuando se selecciona esta luz pulsando los botones arriba y abajo, se muestra el Factor de potencia del sistema. (Consulte: 5,11)

6. Luz STEP/V: pulsando el botón SET 3 segundos; Ingresa al menú y el ajuste del número de pasos se realiza seleccionando esta luz. (Consulte: 5,5)
En modo automático, cuando se selecciona esta luz pulsando los botones arriba y abajo se muestra el voltaje de fase (V). (Consulte: 5,12)

7. Luz de programa/I: pulsando el botón SET 3 segundos; Ingresa al menú y el ajuste de la secuencia de potencia se realiza seleccionando esta luz. (Consulte: 5,6)
En el modo automático, cuando se selecciona esta luz presionando los botones arriba y abajo se muestra la corriente de fase (I) (consulte: 5,12)

8.luz C/k - W: pulsando el botón SET 3 segundos; Ingresa al menú y Manual el ajuste de C/k se realiza seleccionando esta luz. (consulte: 5,7)
En modo automático cuando se selecciona esta luz presionando los botones arriba y abajo, se muestra la potencia activa del sistema (W). (consulte: 5,13)

9. Luz ctr-var: pulsando el botón SET 3 segundos; Ingresa al menú y el valor principal del transformador de corriente seleccionando esta luz. (consulte: 5,8)
En modo automático cuando se selecciona esta luz presionando los botones arriba y abajo, se muestra la potencia reactiva del sistema (VAr). (consulte: 5,14)

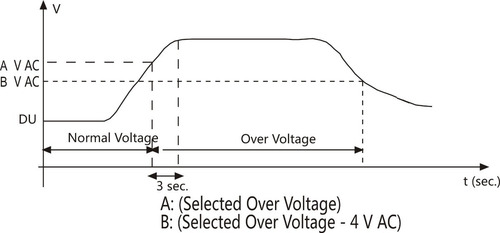

10. Sobre V. /Luz VA: pulsando el botón SET 3 segundos; Ingresa al menú y la protección de los pasos del condensador contra la sobretensión la función se realiza seleccionando esta luz. (Consulte: 5,9)
En modo automático cuando se selecciona esta luz presionando los botones arriba y abajo, se muestra la potencia visible del sistema (VA). (consulte: 5,15)

11. Botón UP: para subir en el menú.

12. Botón SET: botón Enter para diferentes configuraciones y valores.

13. Botón abajo: para bajar en el menú.

14. Configuración automática de C/k: el ajuste automático de C/k se inicia presionando los botones arriba y abajo al mismo tiempo. (Consulte: 5,2)

15. Luz C +: esta luz se enciende cuando el RG-T cambia el condensador.

16. Luz NORMAL: esta luz se enciende cuando se consigue la compensación deseada.

17. Luz C: esta luz está encendida cuando el RG-T apaga el condensador.

18. Luz de compensación inadecuada: esta luz de advertencia se enciende cuando no se produce una compensación suficiente. (consulte: 6.1.2)

19. Luz de sobrecompensación: esta luz de advertencia se enciende cuando se produce una sobrecompensación. (consulte: 6.1.3)

20. Luz de sobretensión: esta luz de advertencia se enciende cuando se produce sobretensión. (Consulte: 6.1.1)

21. Luz K (Kilo): cuando esta luz está encendida, el valor mostrado debe multiplicarse por 1000.

22. Luz M (Mega): cuando esta luz está encendida, el valor mostrado debe multiplicarse por 10.


Incluye:
1).Controlador RG-8T
2) Manual en Ingles
3) Descarga manual en español

Garantía del vendedor: 30 días
